30 сен. 2016 в 18:07

5 оценка
Рекомендую

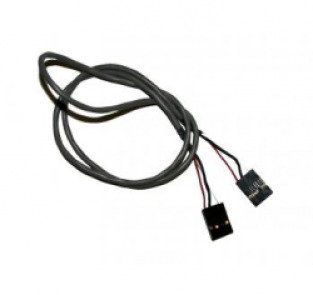

Такой аудиокабель предназначен в основном для использования внутри настольного компьютера. С помощью этого кабеля можно соединить аналоговый звуковой стереовход аудиокодека материнской платы компьютера или аудиовход внешней звуковой карты ПК с источником сигнала. В качестве источника звукового сигнала, может выступать, например, PCI плата видеозахвата, PCI плата телевизионного тюнера, а также CD/DVD оптический привод или другие аналогичные источники звука. Посредством такого кабеля звук с источника подаётся на материнскую плату или внешнюю звуковую карту, и после этого в микшере Windows можно подключить этот источник звука для воспроизведения или записи на компьютере. В принципе, ничто не мешает отрезать такой кабель с одного конца, и припаять его, например, к паре гнёзд RCA, которые можно расположить на задней стенке компьютера. В результате мы сможем подавать аналоговый стереозвук на тюльпаны с любого внешнего источника, и использовать его как для воспроизведения на компьютере, так и для оцифровки.
Audio кабель для компьютера был обнаружен на сайте одного из компьютерных магазинов, и продавался за очень низкую цену:Производитель кабеля не был указан. При покупке кабеля он оказался под торговой маркой Buro:Наклейка на пакетике с кабелем:Сам кабель выполнен достаточно качественно:Его измеренная длина:Надписи на оплётке кабеля:Давайте измерим сопротивление жил кабеля. Для начала измеряется сопротивление собственных проводов мультиметра, и оно составляет 0, 3 Ом:Далее измеряем сопротивление двух звуковых кабелей, и сопротивление их экранирующей оплётки (третья жила). Сопротивление всех трёх проводников составило менее 0, 1 Ома, что является отличным показателем:Далее посмотрим аналоговые выходы CD/DVD приводов, которые можно соединить таким кабелем с материнской платой ПК:Такой разъём для этого кабеля обозначен как Analog Audio. Ещё привод:Здесь аналоговый звуковой выход обозначен как Audio Out.
Audio кабель Buro подключать следует в правильном положении колодки. Белый провод - это левый канал (L), красный провод кабеля - правый канал (R).
В современных SATA приводах аналогового выхода уже нет, и подключить их таким образом не удастся:На внешней звуковой плате Creative Audigy для настольного компьютера три имеющихся аналоговых аудиовхода обозначены как TAD, CD - IN и AUX_IN. К ним можно подключить три аналоговых источника звука, при этом вход TAD монофонический, остальные два - стереофонические:Но не только для этих целей можно использовать этот аудиокабель. Он отлично подойдёт и для других целей. Например, с его помощью можно подключить спикер к материнской плате компьютера, ведь колодка этого кабеля совпадает со штырьками на материнской плате для подключения светодиодов, кнопок и спикера:На верхней фотографии эти штырьки расположены на материнской плате слева вверху. При необходимости колодку аудиокабеля можно разрезать пополам для более удобного подключения, например, светодиодов или кнопки. На нижней фотографии можно увидеть разрезанную пополам колодку кабеля, а также полностью отрезанную с одного из его концов колодку, и припаянное вместо неё советское гнездо СГ5 для подключения к компьютеру советского магнитофона:Также от этого кабеля можно отрезать обе колодки, и использовать этот кабель, например, для ремонта старой радиоаппаратуры. Ведь оба проводника кабеля, как и полагается, экранированы, и по ним можно без наводок передавать звуковой сигнал:Кроме прочего, проводники кабеля отлично облуживаются припоем, и хорошо паяются.
Как видим, этому 10 - рублёвому звуковому кабелю можно найти массу применений, и он будет отличной покупкой для человека, который не только занимается сборкой и модернизацией компьютеров, но и радиолюбительством.
— Плюсы:
Экранированные проводники, низкая цена
— Минусы:
Колодка обычная, плоская, без направляющего замка
Время использования: Многократно
Стоимость: 10 руб
Год выпуска/покупки: 2016

—
