Блоки питания каждые нужны, блоки питания каждые важны. Многие современные электронные устройства комплектуются компактными импульсными блоками питания. Иногда такие БП кажутся даже само собой разумеющимся приложением. И кажется, что раз они и весят часто ничего, то и стоят тоже ничего. И внутри они очень простые. На самом деле это не так. Качественный блок питания обеспечивает надёжное и стабильное электропитание подключенного к нему электронного прибора или устройства, а внутри имеет приличную электрическую схему. Кроме этого, хороший блок питания не сгорит и не воспламенится, если вы вдруг оставите его без присмотра, или вообще забудете про него во включенном состоянии.
Помимо всего прочего, хороший блок питания должен слабо греться при работе, минимально просаживать заявленное выходное напряжение при максимальном заявленном выходном токе. Сказать о том, насколько качественно реализована схемотехника какого - либо блока питания, можно сказать только после его полной разборки. А так сделать получается далеко не всегда. Новый блок питания разбирать только для того, чтобы посмотреть, как он сделан внутри, вряд ли кто будет. Однако при поломках блоков питания автору приходилось не раз разбирать их, чтобы банально отремонтировать. и заодно изучить их внутреннее строение. Как, например, в своё время был разобран вот этот импульсный блок питания Robiton IN3800S на 5V–24V, или вот этот трансформаторный блок питания Omron Q V441 на 6V. Стоит сказать, что различных подобных блоков питания в распоряжении автора множество, и большинство из них находятся в регулярном использовании. И иногда они выходят из строя по самым различным причинам, чаще всего из - за скачков сетевого напряжения.
При этом в распоряжении появляются и новые устройства, требующие собственных индивидуальных блоков питания на определённое напряжение и ток. Например, такая вещица, как мультифункциональная аудиопанель Aiyima ATS2805B для собственного электропитания требует источник питания от 7V. до 12V. При этом при питании от источника питания на 12V. начинка панели, преимущественно её встроенный линейный интегральный стабилизатор на 5V. под названием 58M05, работающий без радиатора, греется достаточно сильно. При питании от источника питания 7V. нагрев начинки панели значительно уменьшается, но такое напряжение всё - таки недостаточное для стабильной работы начинки аудиопанели. Поэтому было решено запитать панель от стабилизированного импульсного источника питания с выходным напряжением в районе 9V. В местных магазинах такие блоки питания имелись, но вот цена на них находилась в районе нескольких сотен рублей, практически половину от стоимости самой аудиопанели. Поэтому, как это нередко бывает в подобных случаях, пришлось обращаться к помощи сайта AliExpress для поиска более дешёвых вариантов.

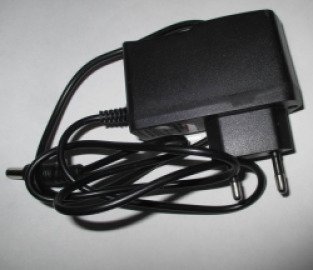

В итоге для покупки был выбран следующий импульсный блок питания с заявленным выходным напряжением 8. 4V и максимальным выходным током на 1A, что очень даже немало для блока питания таких компактных габаритов. Вот страница продавца этого товара:Блок питания достаточно быстро пришёл по почте, чуть менее, чем за месяц. Помимо прочего, он был запакован в индивидуальный пластиковый мешочек с наклейкой продавца:Корпус блока выполнен из качественной пластмассы, недлинный провод снабжён стандартной круглой вилкой:На корпусе имеется светодиод индикации, что очень хорошо:На блоке имеется наклейка, а также видна головка винта. Возможно, этот блок питания несложно и разобрать, но мы этого делать не будем:При работе без нагрузки светодиод индикации светится зелёным:При этом напряжение на выходе блока без нагрузки составляет немаленькие 10, 13V. Многовато будет по сравнению с заявленными 8. 4V, но для нашей аудиопанели это самое то, что надо:Далее в качестве нагрузки подключаем к данному блока питания постоянный резистор сопротивлением 12 Ом:При напряжении на выходе блока 10, 13V. при том условии, что оно не проседает, по закону Ома ток через резистор должен составить 10, 13/12=0. 84А. Что несколько меньше заявленной максимальной нагрузочной способности блока в 1. 0А. Заодно и проконтролируем, насколько под такой нагрузкой просело выходное напряжение блока. И вот светодиод индикации при нагрузке засветился красным:Ого, вот это сюрприз. Под нагрузкой в виде резистора 12Ом напряжение на выходе блока питания уже равняется 5. 91V. Это очень плохо по сравнению с заявленными 8. 4V. Тем более, что при выходном напряжении 5. 91V. ток через резистор 12Ом составляет всего 0. 49А. По всей вероятности, с учётом наших измерений, этот блок питания в принципе не способен отдать выходной ток больше, чем 0. 5А. Если мы продолжим уменьшать сопротивление нагрузки ниже, чем 12 Ом, то вряд - ли выходной ток блока станет расти. Просто ещё дальше продолжит падать его выходное напряжение. Поэтому ожидать выходного тока в 1 ампер от этого блока питания не стоит, он на такое не способен. Однако на токах до нескольких сот миллиампер, но не более 0. 5А. этот блок питания вполне способен работать. Например, от него с успехом можно запитать старый советский транзисторный радиоприёмник, рассчитанный на напряжение питания 9V. Обычно такие приёмники потребляют максимальный ток не более 0. 2А - 0. 3А при максимальной громкости, а на маленькой громкости потребляемый ток падает ниже 0. 1А.
Далее отрежем выходную вилку блока, она нам не нужна, так как для подключения мультифункциональной аудиопанели Aiyima ATS2805B придется просто подпаяться к её проводам питания. Вот мы и отрезали нашу вилку, далее изучаем выходные провода:Медные жилы проводов совсем тоненькие, и пропустить ток в 1. 0А. без заметного падения напряжения они, на первый взгляд, и не в состоянии. Не исключено, что в приличной просадке выходного напряжения блока в том числе виноваты и эти тонкие провода.
Отрезанная вилка блока, кстати, отлично подходит к гнезду питания вот этого mp3 плеера EPC_CEC 805, о котором также ранее был отзыв:Также такая отрезанная вилка подходит, к примеру, к стандартному гнезду питания видеокамер видеонаблюдения. А при подключении данного блока питания к аудиопанели Aiyima ATS2805B его…

—
