15 июня 2017 в 19:21

5 оценка
Не рекомендую

Покупай данный блок питания для модернизации в мини версию лабораторного блока питания, получилось на ура, поставил индикатор питания и боже какое было мое удивление когда на мультике было ровно 12 Вольт показано + потом когда я подключил индикатор то он тоже показывал ровно 12 вольт не больше ни меньше. Данный блок уже мне служит на протяжение 3 лет и ни разу не подводил. Беру данного помощника на выезды к клиентам. Конечно есть и небольшие минусы иногда этот блок прилично нагревается что уже не очень хорошо, некоторые скажут что он переделанный из - за этого и нагрев я это заметил когда его еще и не трогал примерно после 20 минут работы блок нагревается. А так неплохой блок долговечный и это хорошо.
— Плюсы:
Цена , нет скачков на выходе разъема питания
— Минусы:
Сильно нагревается
Время использования: 3 года
Год выпуска/покупки: 2014

—

Анонимно

9 ноя. 2015 в 19:00

5 оценка
Рекомендую

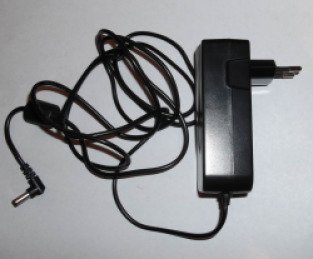

Импульсный блок питания Philips SCB7075CB/12 - ADP имеет стабилизированное выходное напряжение 12 вольт, и рассчитан он на максимальный выходной ток 3, 6 ампера. Автор в своё время приобрёл два таких блока питания, и продавались они не по одиночке, а в комплекте с мощным зарядным устройством для аккумуляторов типоразмера AAA и AA. В комплект с таким зарядным устройством, способным заряжать аккумуляторы большим током буквально за 20 - 30 минут, кроме самого зарядного устройства и блока питания, ещё входили 4 Ni - Mh аккумулятора Philips ёмкостью 2450 mA/H каждый. Продавался весь этот богатый набор за цену 500 руб. на распродаже в одном из компьютерных магазинов, и выглядел он в упаковке таким образом:А вот и блок питания в гнезде упаковки:При анализе работы блока питания от Philips можно лишний раз убедиться в том, что мощные бренды выпускают в большинстве своём качественную продукцию. Продуманная схема, цепи защиты, несильный нагрев при работе – всё это характерно для данного блока питания. А вот и он сам:Выходная вилка блока питания стандартная, и подходит к ряду потребителей. В частности, данный блок питания и его вилка подошли для работы с видеорегистратором Grandtec Grand Magic Guard DVR model 1, когда у него отказал собственный блок питания Touch Electronic A2 - 36S12R - V. При этом блок питания от Philips питал видеорегистратор в тот момент, когда напряжение бытовой электросети подскочило с 230V. до 380V., о чем было упомянуто в данном отзыве с фотографией измеренной величины напряжения в сети.
Вид блока питания сверху:Вид сбоку:Измеренное выходное напряжение исправного блока питания:После скачка сетевого напряжения до 380V. один из данных БП вышел из строя. Он был разобран, и выяснилось, что такую тяжёлую аварийную ситуацию блок перенёс без особых проблем. У него сгорел 2A. предохранитель во входной цепи, и вышел из строя 400V. фильтрующий входной конденсатор, вот этот:Печатная плата блока питания вся опоясана алюминиевыми пластинами - радиаторами, и чтобы добраться до начинки, пришлось один из радиаторов выпаивать вместе с ключевым транзистором:Вот вид на плату блока питания с уже заменёнными неисправными деталями:Как видно на верхней фотографии, теплопроводящая паста нанесена даже на импульсный трансформатор БП, который через неё отдаёт тепло радиатору. Вид на плату БП со стороны монтажа:Справа на верхней фотографии видны сетевые штырьки на пластмассовой подложке. Эта подложка слабая, трескается и ломается, и штырьки в корпусе блока питания начинают болтаться, и могут просто провалиться внутрь.
Половинки корпуса блока питания скручены на 3 винтах:А вот и ключевой полевой транзистор блока на радиаторе:Слева на нижней фотографии можно разглядеть мощный входной диодный мост БП:Фотография нового входного фильтрующего конденсатора, который был установлен в блок:Выходное напряжение 12V. блока выпрямляют два сдвоенных диода Шоттки MBR10100CT:Другой диод Шоттки:Такое решение обеспечивает огромный запас по току выходной цепи блока питания.
На нижней фотографии – сгоревший предохранитель блока на 2A:Он был заменён на обычный советский плавкий предохранитель, к которому были припаяны выводы. Вот он слева вверху на нижней фотографии, установленный вертикально:Плата блока перед сборкой в корпус:Так как пластмассовая втулка под саморез крепления планки сетевой вилки разрушилась, она была заменена сквозным болтом с гайкой:Шляпка болта с обратной стороны выглядит не очень эстетично, но не мешает:После крепления всё выглядело так:Но при несильном затягивании болта планка разрушилась, и практически переломилась. Пришлось всё это хозяйство крепить термоклеем из клеевого пистолета:После этого корпус отремонтированного БП Philips SCB7075CB/12 - ADP был собран.
Данный блок питания надёжен, способен непрерывно работать в круглосуточном режиме, при этом под умеренной нагрузкой (не более 2 – 2, 5A.) он греется умеренно. Единственное конструктивно слабое место корпуса блока – крепление штырьков его сетевой вилки. Так как блок питания фактически держится в розетке на своей вилке, на неё приходится немалая физическая нагрузка, которую хрупкая пластмасса не выдерживает. Достоинство данного БП в том, что он относительно безболезненно пережил скачок сетевого напряжения до 380V. При этом практически вся электронная начинка устройства осталась в целости и сохранности, а питаемое блоком устройство было безопасно обесточено. Схема блока питания сделана качественно, применены хорошие компоненты. Что позволяет подобному устройству работать уверенно и надёжно.
— Плюсы:
Надёжный, прошел боевое испытание 380V
— Минусы:
Слабое крепление штырьков сетевой вилки. Нет светового индикатора включения в сеть
Время использования: 4 года
Стоимость: 500 руб
Год выпуска/покупки: 2011

—
