Внезапно забарахлил ЖК телевизор производства компании Sony. Цифровые телеканалы стали приниматься с пропаданием изображения, на аналоговых каналах появилась хаотическая помеха с полосами и треском. При этом телевизор иногда самопроизвольно переходил на работу с видеовхода SCART. Телевизор был совсем нестарый, и в душе компания Sony заочно получила порцию ругательств за качество своей продукции. Но в итоге при тщательной проверке выяснилось, что телевизор оказался совершенно исправен. А виновником оказался DVD/HDD - рекордер Daewoo DH - 5105K, на который поначалу не было обращено никакого внимания. В дальнейшем выяснилось, что в такт помехе, проходящей на телевизор, у рекордера мигал и так внезапно потускневший дисплей. Здесь сразу вспомнилась хорошо известная голландская компания Philips, изобретатель евроинтерфейса SCART. При подключении по SCART, суперпродвинутого по тем временам видеоинтерфейса родом из 80 - х годов, подключаемый аппарат подаёт сигнал по одному из своих контактов на телевизор. В итоге телевизор автоматически переходит на работу от данного видеовхода. Так и получилось с телевизором Sony. DVD/HDD - рекордер Daewoo DH - 5105K стал подавать хаотичные сигналы по SCART, которые нарушали работу телевизора. При этом сам DVD/HDD - рекордер находился в выключенном состоянии, пребывая в дежурном режиме работы. При попытке включить рекордер пультом ДУ это не удалось. Стало ясно, что аппарат вышел из строя. Причина выхода из строя была найдена практически сразу после разборки прибора, но об этом скажем позже.
Примерно после 2005 года в продаже в наших магазинах, торгующих электроникой, появился удивительный класс видеоаппаратуры, DVD рекордеры. Они позволяли записывать на DVD диски сигналы телестанций и видео с внешних источников. Более дорогие и продвинутые модели снабжались встроенными жесткими дисками, расширяющими их возможности. При этом в более дешёвых моделях в то время устанавливались жесткие диски на 80GB., в дорогих аппаратах ёмкость встроенных HDD достигала 250GB. Лидерами в сфере рекордеростроения оказались компании Pioneer, Panasonic, Daewoo, LG и ряд других. Стоимость рекордеров с HDD в те годы находилась в районе 5000 - 15000 рублей в зависимости от сложности модели и ёмкости установленного внутри жесткого диска.
В июле 2016 года в Интернете прошла информация, что в этом месяце в этом году в мире будет изготовлен самый последний видеомагнитофон стандарата VHS. Это сделает японская компания Funai Electric Company, единственная, кто в настоящее время делает технику VHS, и которая под маркой Sanyo в 2015 году собрала на своём заводе в Китае около 700 тыс. экземпляров видеомагнитофонов VHS. Та же компания Sony, например, отказалась от выпуска видеомагнитофонов VHS ещё в 2002 году. Компания Funai Electric Company оказалась последней из могикан, но производство техники VHS всё равно будет прекращено в связи с падением спроса и сложностью приобретения комплектующих для выпуска такой техники. Таким образом, видеомагнитофоны формата VHS уходят в историю, и больше такой новой техники никто в мире делать не будет.
К сожалению, в настоящее время такой класс видеоаппаратуры, как DVD/HDD - рекордеры, тоже ушёл со сцены, и больше не выпускается. На сегодняшний день в продаже изредка можно встретить уже более продвинутые BD/HDD - рекордеры с USB, HDMI, цифровым тюнером, поддержкой видео высокой чёткости. Но и цена таких устройств легко переваливает за 50000 рублей, достигая 100 килорублей и более.
Итак, перейдём к DVD/HDD - рекордеру Daewoo DH - 5105K, снабженному IDE жестким диском на 80GB. Аппарат был приобретён в 2008 году, и в настоящее время работает вполне исправно. Не считая мелких поломок.

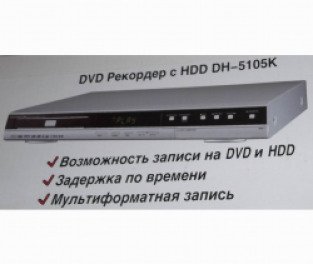

Изображения на коробке, в которой продавался аппарат:
Передняя панель аппарата:
Аппарат сверху:
Сбоку и снизу:
Коммуникация аппарата с внешним миром:
Сзади также установлен вентилятор, работающий на выдув для охлаждения начинки прибора:
Заводской внешний вид рекордера внутри:
Жесткий диск в аппарате на заводе был установлен от компании Western Digital модели Caviar Blue WD800BB.
Главный видеочип прибора от компании LSI LOGIC изначально с завода был без радиатора, и сильно нагревался при работе:
Сразу же на новом аппарате на этот чип был наклеен радиатор, который стал отводить тепло от чипа:
Вентилятор охлаждения корпуса:
Плата видеовходов:
Тюнер прибора:
Пишущий DVD привод прибора извлечён из корпуса:
Интерфейс привода стандартный IDE. Место в корпусе, где был установлен привод:
Привод снизу:
Привод сбоку:
Привод спереди:
DVD±RW привод рекордера в разобранном виде:
Истинным родителем привода оказалась известная компания Lite - On:
Механизм загрузки лотка привода:
Давайте рассмотрим блок питания рекордера крупным планом:
На верхней фотографии можно увидеть высоковольтный входной фильтрующий конденсатор БП производства компании CapXon. Потеря им ёмкости и послужила причиной описанной в самом начале отзыва неисправности рекордера. Ремонт заключался в замене конденсатора на новый аналогичный:
Блок питания выполнен на основе высоковольтной микросхемы TOP245YN, которая имеет различные цепи защиты, в том числе от резких скачков входного сетевого напряжения вплоть до 380V. Проверено на практике:
Плата блока питания со стороны монтажа:
Под передней панелью устройства спряталась плата дисплея и управления:
В дальнейшем жесткий диск в рекордере был установлен на 500GB. Диск перед установкой пришлось прошивать файловыми данными с родного диска рекордера, иначе прибор просто не запустится. HDD на 500GB. в рекордере:
Диск большой ёмкости правильно определяется в устройстве:
Далее посмотрим некоторые возможности рекордера на примере его меню.
Данные о прошивке рекордера:
Устройство готово к сбросу на заводские настройки:
Меню сделанных записей телестанций:
AVI фильмы и папки с mp3 файлами, скопированные с DVD на HDD рекордера:
Меню основных настроек рекордера:
Рекордер загружается после включения:
Если в устройстве есть какие - либо проблемы, например, с жестким диском, то изображённая выше заставка будет висеть бесконечно. Если начальная загрузка…
