В 1985 году японская компания Sharp начала выпуск стереомагнитолы Sharp GF - 560Z (D). Магнитола имеет отстёгивающиеся акустические системы, двухкассетную деку с механическим управлением, эквалайзер. Одна из кассетных дек пишущая и воспроизводящая, вторая (левая) только воспроизводящая, для правой кассетной деки имеется механический счётчик ленты. В магнитоле есть радиоприёмник с диапазонами ДВ, СВ, а также с диапазоном FM с возможностью стереоприёма, встроенный трансформаторный блок питания. Также в магнитоле есть отсек для батареек, от которых она также способна питаться. Sharp GF - 560Z (D) изготавливалась в Японии, и данный конкретный экземпляр в настоящее время сохраняет полную работоспособность. Звучание магнитолы достаточно чистое как с FM приёмника, так и с воспроизводимых кассет. Низкие частоты довольно скромные, средние и высокие частоты чистые. Громкость звучания на колонки у магнитолы приличная. Есть выход на стереонаушники.
В 1986 - 1987 годах стереомагнитола Sharp GF - 560Z (D) пользовалась большой популярностью в СССР. Она продавалась в валютных магазинах типа "Березка", и стоила по тем временам в районе 500 с небольшим чеков. Такую магнитолу водружали на почётное место в домашнем комплексе радиоаппаратуры. Помимо прочего, эта магнитола нередко попадала в комиссионные магазины по спекулятивной, как и вся японская электроника в те времена, цене уже в советских рублях.

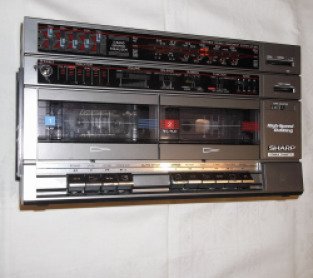

Магнитола Sharp GF - 560Z (D) выглядит так:

Сверху имеет ручку для переноски:

Ручка выдвинута:

Магнитола снизу:

Кассетодержатели обеих дек открыты:

Пишущая дека имеет полноценную стирающую головку:

С такими аудиокассетами обе деки магнитолы отлично работают:

Базовый блок сбоку:

Магнитола сзади:

Крышка батарейного отсека для 8 батареек типоразмера R20:

Клеммы для подключения акустики, а также микрофонный и линейный входы:

Эквалайзер, панель светодиодного индикатора, выход на наушники:

Давайте разберём магнитолу.
Клавиши дек снизу:

Левая воспроизводящая дека:

Печатная плата над деками:

Ещё эта же плата:

Вид на механизмы обеих дек:

Силовой трансформатор:

Кассетодержатели на снятой передней панели:

Передняя панель магнитолы изнутри:

Главная печатная плата магнитолы:

Она же спереди:

Эта же плата со стороны печатного монтажа:

Плата со стороны задних разъёмов:

Алюминиевый радиатор микросхемы усилителя мощности магнитолы:

Микросхема оконечного усилителя TA7283AP произведена компанией Toshiba:

Колодка с разъёмами для подключения акустических систем:

Магнитная антенна для средневолновой секции радиоприёмника:

Ещё один вид печатной платы:

Конденсатор переменной ёмкости радиоприёмника справа внизу на плате:

Для этой магнитолы также имеется принципиальная электрическая схема:

Двухкассетная магнитола Sharp GF - 560Z (D) в 80 - х годах была типичным качественным и недорогим представителем японской аппаратуры. Желанной для любого советского человека, увлекающегося аудиотехникой.

— Плюсы:
Японское качество, проверенное годами. Всеволновый радиоприёмник

— Минусы:
Скромное звучание низких частот

Время использования: 30 лет
Год выпуска/покупки: 1986

–
