Советская власть любила мастеровитых детей среднего возраста и подростков. А вместе с ними студентов и взрослых дяденек. Иначе как подобной заботой и не объяснить создание так называемой игрушки "Электроника" конструктор стереофонический, предназначенный, по заверениям производителя, для технического творчества детей 14 - 16 лет. Подробнее об этом вне всякого сомнения уникальном изделии и его технических характеристиках вы можете прочитать во вкладке "описание". Скажем лишь только, что фотоматериал в данном отзыве полностью уникальный, будут приведены фотографии устройства в собранном и готовом виде, а также фотографии всех страниц его технического руководства. Чего - либо подобного в сети на сегодня просто не существует.

За 60 советских рублей в конце 1980 - х годов в советском магазине, имеющем отдел по торговле радиодеталями и радиокомпонентами, можно было приобрести коробку с таким конструктором. В комплект входили три голые печатные платы, две из них для сборки эквалайзера, одна для сборки блока питания. Также в набор входил отличный корпус из многослойной фанеры, облицованной шпоном ценных пород древесины. Верхняя часть корпуса снабжалась алюминиевой панелью с нанесёнными на неё надписями. Кроме этого, в набор входил силовой трансформатор для встроенного блока питания, 12 переменных резисторов ползункового типа, два гнезда СГ - 5 с алюминиевой планкой для из крепления на корпусе сзади. К набору прилагались 18 штук высококачественных операционных усилителей (интегральных микросхем) КР544УД1Б, 16 штук из которых шли на построения самого эквалайзера, 2 шт. были запасными.

Кроме этого, в наборе присутствовал полный набор других радиодеталей, необходимых для сборки схемы. Также в наборе был сетевой выключатель - кнопка, лампочка накаливания для индикации включения в сеть, которую легко можно было самостоятельно заменить более надёжным и долговечным светодиодом. В наборе было 12 пластмассовых ручек для регуляторов, сетевой кабель, а также держатель сетевого защитного предохранителя вместе с самим предохранителем на 160 мА. Цена в 60 рублей за всё это хозяйство, снабжённое качественным корпусом, было совсем немного. Если всё подобное покупать по отдельности, вышло бы минимум вдвое - втрое дороже. К тому же, например, те же ИМС ОУ КР544УД1Б в советской торговле достать было непросто, а стоили они немало. Поэтому в советских магазинах стереофонический конструктор "Электроника" был достаточно дефицитным, а объёмы его выпуска новосибирским опытным заводом были невелики.

После покупки такого конструктора и ознакомления как с набором, так и его документацией можно было приступать непосредственно к монтажу и сборке. Требовалось правильно и аккуратно распаять все прилагаемые радиодетали на печатных платах, выполнить несложные межблочные соединения, подключить входное и выходное гнездо СГ - 5 для входа и выхода стереозвука, смонтировать и подключить источник питания, припаять сетевой кабель. Работа с конструктором требовала наличия базовых радиотехнических знаний и умений работать с паяльником. После правильной сборки конструктора всё начинало работать без какой - либо наладки. Подобное удобство и качество работы собранного устройства обеспечивала его достаточно совершенная электрическая принципиальная схема.

После того, как самостоятельно спаянные блоки монтировались в корпус, он окончательно собирался, и устройство было готово в дальнейшему использованию. Технические параметры и возможности данного 6 - полосного стереофонического эквалайзера "Электроника" позволяли использовать его в высококачественном стереофоническом звуковом комплексе. Регуляторы эквалайзера позволяют производить как приличный подъём, так и завал звука в нескольких полосах регулировки. Это позволяет достигать нужной окраски звуковой картины сигнала, проходящего через звуковой тракт эквалайзера.

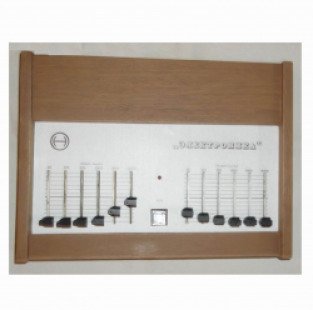

Эквалайзер 6 - полосный стереофонический "Электроника" в собранном и готовом к эксплуатации виде:Регуляторы крупным планом:Вид корпуса спереди:Вид сбоку:Сзади расположились входные и выходные гнёзда СГ - 5, а также держатель сетевого предохранителя и выход сетевого кабеля:Вид снизу:Далее полностью приведём фотографии страниц из сопроводительной документации набора, так как подобных документов в сети просто не существует:
Страница обложки руководства:Первая страница:Вторая страница:Третья:Четвёртая страница:Пятая:Шестая страница:Седьмая:Восьмая страница:Девятая:Десятая страница:Одиннадцатая:И последняя страница паспорта:Полная страница принципиальной и монтажной схем прибора:Увеличенный фрагмент его электрической принципиальной схемы:Монтажная схема сборки корпуса эквалайзера:Данный конструктор является удачным примером того, что может изготовить промышленность для технического творчества как детей, так и взрослых людей. Отличное качество комплектующих, великолепный корпус позволяют создать собственными руками готовое законченное изделие, не уступающее по качеству и возможностям промышленным образцам.

— Плюсы:
Оригинальная конструкция на основе "собери сам". Развивает технические познания и навыки подростков и взрослых людей

— Минусы:
Конструктивно регуляторы эквалайзера могут собирать пыль. Нет возможности установки этого аппарата в стойку аппаратуры из-за верхнего расположения регуляторов

Время использования: Много лет
Стоимость: 60 руб
Год выпуска/покупки: 1987

–
