2 сен. 2016 в 16:59

5 оценка
Рекомендую

Ну бывает же такое. Электронное устройство с неплохим функционалом за цену менее 100 рублей. От подобных цен пришлось отвыкнуть после 2014 года, когда скакнул курс доллара по отношению к рублю. Хотя и в те времена, когда доллару было чуть за тридцать, такими ценами на электронные штучки для компьютера радовали отнюдь не многие магазины. И вот 2016 год, и такая приятная, радующая взор цена:
Это картридер для чтения нескольких форматов карт памяти, в том числе самых распространённых форматов SDHC и microSDHC. Такое устройство позволяет превратить карту памяти в обычную USB флешку, с которой, помимо компьютера, способна работать и другая бытовая электроника, например, телевизор с USB входом. Данная модель выпускается под торговой маркой Perfeo, которая не так давно появилась на нашем рынке. Бренд Perfeo принадлежит российской компании "Видеосервис", а сами продукты производятся в Китае. Первые товары от Perfeo, которые удалось увидеть в торговой сети, были дешёвые Android планшеты. Но это было несколько лет назад, и в настоящее время в компьютерных магазинах, которые дружат с продукцией под этим брендом, встречаются и другие товары под именем Perfeo. В том числе кабели и батарейки, о которых автор ранее уже писал отзывы, например, о батарейке типа "Крона".
Картридер Perfeo PF - VI - R013 USB 2. 0 продавался в запаянной блистерной упаковке. Вид блистера с лицевой стороны:
Сзади:
И вот он первый сюрприз. В ещё даже не вскрытой упаковке виден заводской дефект изделия, а именно неплотное прилегание верхней крышки к нижней части корпуса устройства:
Из - за этого контактная группа слота для SD карт памяти как - бы перекошена, что неплохо видно через прозрачный пластик упаковки. Соответственно, перекошен и находящийся ниже слот для карт памяти типа microSD. После вскрытия упаковки при попытке разместить microSD карту памяти в соответствующем слоте она вообще провалилась вглубь, и достать её без разборки устройства не представилось возможным. Но мы люди не трусливые, разбирать так разбирать. Тем более устройство с одной из сторон уже было частично саморазобрано, что видно на нижней фотографии справа:
Вид картридера сверху:
Вид с одного из торцов:
С другого торца расположился слот для карт памяти формата Sony M2:
На нижней стенке картридера притаился ультракороткий кабель, точнее прятающийся кабелёк USB с очень компактной вилкой:
Итак, верхняя крышка устройства отщёлкнута и снята, при этом ни один из четырёх её фиксаторов не сломан:
Внутри конструкция устройства оказалась простой - в скреплённом из двух элементов корпусе из недорогой пластмассы разместилась печатная плата, к которой припаян USB кабель с вилкой на конце. На плате распаяны слоты для различных карт памяти:
Чёрный кругляш на плате - это залитый компаундом чип картридера, который и отвечает за его работу. Этот чип вытравлен прямо на печатной плате, что обычно делается для удешевления стоимости изделия. Для защиты от вредных факторов окружающей среды полупроводниковый кристалл чипа заливают компаундом. О картридере от компании 5bites под названием RE2 - 102GR, выполненном на основе чипа с такой же технологией изготовления, автор уже писал отзыв, который можно посмотреть здесь. Там же имеются фотографии такого чипа, и отмечено крайне неудачное место его расположения, прямо на USB разъёме картридера. Что и подтвердилось на практике - из трёх картридеров 5bites RE2 - 102GR все три достаточно быстро вышли из строя, перестав подавать признаки жизни и определяться в компьютере.
Но в картридере Perfeo PF - VI - R013 всё расположено по иному. Чип комфортно расположился на плате, и никаких механических нагрузок при подключении его корпус не испытывает. Поэтому будем надеяться, что это устройство прослужит долго.
Кроме самого чипа, на плате картридера расположены лишь два навесных SMD элемента. Других радиодеталей на плате не наблюдается:
Вид платы устройства сбоку:
Плата с верхней стороны:
Сверху между слотами для карт памяти видны 2 контактные площадки, на которых по логике должен быть распаян SMD светодиод индикации работы картридера:
Учитывая, что места в его корпусе предостаточно, возникла идея припаять к ним обычный маленький светодиод, который при работе смог бы освещать пространство внутри картридера через его полупрозрачную верхнюю крышку. Но перед тем, как припаять светодиод, нужно проверить, что это те, какие требуются контактные площадки, и определить их полярность для правильного подключения индикатора. Но увы, напряжения на данных площадках при подключении и работе картридера не было абсолютно никакого, и соответственно, что светодиод от них работать не смог бы. Поэтому со светодиодом было решено не связываться. Хотя при желании его можно подключить через гасящий резистор к контактам слота для SD карты, на которые подаётся питание, или вообще к питающим 5V. напряжением проводам USB провода, благо что технически сделать это в таком относительно просторном корпусе несложно.
При попытке собрать корпус в том виде, в каком это предусмотрено на заводе, качественно сделать это не удалось. Верхняя крышка корпуса вследствие дефектных защёлок всё равно отходила от нижней части корпуса. Проблема заключалась ещё и в том, что эта крышка прижимала к нижней стенке USB кабель и печатную плату, которые так и норовили вытолкнуть её обратно. Поэтому картридер снова пришлось разобрать, и закрепить его плату каплями термоклея, чтобы она зафиксировалась на нижней стенке картридера, и не выталкивала из пазов его верхнюю крышку, а также не ёрзала в корпусе при размещении карт памяти в слотах:
После чего картридер был собран, и перед сборкой на фиксаторы его верхней крышки также были капнуты капли термоклея из термопистолета. Далее верхняя крышка была плотно прижата к нижней, и после затвердевания клея половинки корпуса картридера плотно склеились. На этом ликвидацию заводских огрехов сборки корпуса картридера можно было считать завершённой.

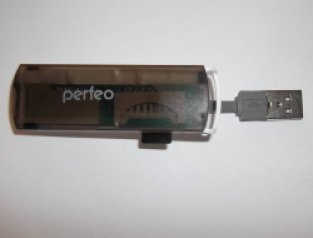

Вид устройства сверху со вставленной microSDHC картой памяти:
То же самое, вид снизу:
Вид сверху со вставленной SD картой памяти:
То же, вид снизу:
На компьютере все слоты устройства…

—
