Я работаю в довольно крупной компании, и, как и на любом современном предприятии, у нас всё завязано на компьютерах и, соотстветственно, компьютерной сети. Это уже невообразимо сложная махина, которую приходится организовывать и контролировать. Несколько зданий, пара десятков отделов, порядка 500 сетевых устройств. Позволить работать всем этим устройствам (компьютерам, роутерам, камерам, принтерам и прочему) в одной большой сети было бы категорически нехорошо.
По - простому это можно было бы объяснить немного антиутопично: каждый компьютер в сети - как жилец в квартире в многоэтажном доме. Общаться жильцы могут только крича друг другу на лестничной клетке. Если этажей пять, и квартир в подъезде 20 - еще ничего. А вот если этажей 100 и квартир 500 - всё, пиши пропало.

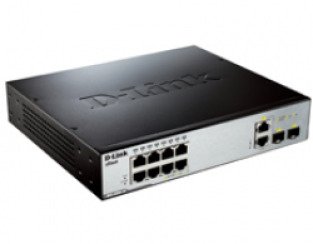

Именно для решения таких проблем производители сетевого оборудования придумали сетевые коммутаторы уровня OSI 2 и 3. К таким относится и описываемый сегодня малышок - L2 коммутатор D - Link DES - 3200 - 10. Почему я говорю о нём в уменьшительном тоне - хотя по высоте он и равняется одному стандартному юниту, и создан для монтажа в телекоммуникационную стойку, по длине и ширине он мал, да и плотность портов у него очень низкая. Его сила - во встроенном процессоре, операционной системе и программных возможностях!
Нам он понадобился для подключения двух обособленных пользователей с компьютерами, IP - телефонами и камерами видеонаблюдения на периферии нашей территории. Цифра 10 в конце написания модели означает, что у него только 10 сетевых портов. Фактически, портов - то 12, но два из них комбинированные (оптическое подключение, либо медный кабель - что - то одно в один момент времени).
На картинке виден блок из восьми, условно, "пользовательских" портов. черные треугольнички под цифрами являются индикаторами и сигнализируют нам о том, что в порт подключен кабель и идет информационный обмен. Если треугольник зеленого цвета, значит, максимальная достижимая скорость обмена на порту - 100 Мегабит, если оранжевого цвета, значит, потолок - 10 Мегабит. Также, имеются два индикатора - Power и Console, первый всегда горит, демонстрируя подачу питания (выключателя питания на коммутаторе нет, кабель воткнули и работает), второй означает подключение к внутренней панели управления. Небольшая подсказка по состоянию индикаторов нанесена здесь же цветной краской, на случай, если владелец не читал инструкции.
Хочу заметить, что под логотипом компании производителя на передней панели есть также надпись "xStack" - она означает, что свитч поддерживает технологию управления по единому IP - адресу. Нам это чрезвычайно удобно, можно настраивать оборудование одного класса, создав виртуальный стек (теоретически, вплоть до 32 устройств). Мы экспериментировали не более, чем с 12 - ю, и то, я вам скажу, гораздно удобнее зайти в один веб - интерфейс, и быстро переключаться между настройками разных коммутаторов, чем иметь несколько вкладок и в них путаться! Хотя, конечно, с физическим стеком по производительности ничего общего.
В правой части передней панели расположены 9 - й и 10 - й порты. Они гигабитные, и графически продемонстрирована связь между медными и оптическими портами (закрыты чёрными резиновыми заглушками, для их работы необходимо дополнительно приобретать оптические модули). Модули подходят самые разные, как производства D - Link, так и некоторых других производителей. Отличаются типом подключения, скоростью и дальностью передачи информации по оптоволоконному кабелю.
В первоначальной заводской настройке все порты устройства равнозначные и одинаково доступные. Только 9 - й и 10 - й могут работать на 1000Мбит. Логично предположить, что их стоит использовать для подключения входящей и исходящей сетевой магистрали. У нас через этот коммутатор такой разветвлённой структуры не проходит, поэтому, если понадобится, мы луше подключим второй линк от центрального коммутатора, создав аггрегированный канал. Скорость вырастет в два раза, что позволит разместить в том гараже какой - нибудь сервер. Хотя это я, скорее, в перспективу заглядываю.
Верхняя крышка металлического корпуса коммутатора привлекает внимание только одной деталью - на ней эмбоссирован логотип производителя. Это совершенно стандартное решение, точно также украшены абсолютно все коммутаторы D - Link в корпусе для монтажа в телекоммуникационную стойку.
Кстати! В комплекте со свитчом в обязательном порядке идут металлические крепления, как мы их называем "ушки" - с их помощью можно закрепить устройство в стойке, а при необходимости, прикрутить к стене. На одной из фото ниже вы увидите, как мы вышли из положения в данном случае. Еще в комплекте идёт пакетик с резиновыми наклеивающимися "ножками", но данный аппарат вряд ли кому - то понадобится, как настольный.
На дне коммутатора расположена информационная наклейка с полным названием модели, серийным номером, номером партии и аппаратной ревизии, а также с указанием стартовой версии микропрограммного обеспечения. Тут должно быть понятно, что номер модели и серийник вам пригодятся при поисках информации по эксплуатации и обращении в горячую линию или сервисный центр производителя, номер партии поможет найти "собратьев по несчастью", если, например, окажется, что вся партия имеет ошибки в работе (а такое случается! ведь в течение года партий с некоторыми отличиями может быть несколько десятков). А номер сборки (ревизии) поможет выбрать совместимую прошивку для обновления firmware.
Обычно еще на таких наклейках пишут MAC - адрес сетевого интерфейса, но прелесть данного коммутатора в том, что он имеет некоторые встроенные возможности работы на третьем уровне OSI, и в нём можно настроить несколько IPv4 интерфейсов в разных виртуальных сетях. Соответственно, и MAC - адресов ему присвоен целый диапазон (A0 - AF).
Сзади всё довольно предсказуемо - штыревой разъем С14 для подключения питающего кабеля, информация о том, что желательно не превышать напряжение, и о том, что потребляемая мощность коммутатора не более 60 Вт.
Кстати, о мощности! Этот коммутатор позволяет немного превышать допустимую стандартом (100 м) длину медного UTP…

—
