Лазеры красного спектра излучения используются много где. Одни из самых первых лазерных установок видимого спектра излучения, созданные в 1961 году, были выполнены на основе гелий - неоновых лазеров. Они имели именно красный спектр излучения, и этот спектр был равен 0, 63 нм. Автор в своё время немало поработал и поэкспериментировал с такими лазерами в плане их воздействия на организм человека. Такие лазеры успешно помогали в лечении ряда заболеваний сотням больных. с которыми приходилось плотно работать.
Медицинские лазерные установки любого класса дороги, хотя они нередко выполнены на основе обычных полупроводниковых лазерных головок, доступных в продаже в виде отдельных деталей. Понятное дело, что доступны для покупки лазерные головки не у нас, а у китайцев. В частности, их можно найти у некоторых продавцов на сайте AliExpress. Именно там и была приобретена одна из полупроводниковых твёрдотельных лазерных излучающих головок красного спектра излучения в 650 нанометров. Кстати, в своё время для запоминания расположения видимых спектров излучения пришлось выучить фразу "Каждый охотник желает знать, где сидит фазан". Соответственно, первое слово фразы начиналось с красного (каждый) спектра, как самого длинноволнового видимого, а заканчивалось "фазан", т. е. фиолетовый. Но это так, к слову.

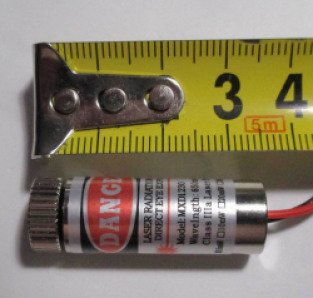

Лазерный излучатель MXD 1230 имеет заявленную мощность излучения в 5mW, и красный спектр излучения 650 nm. Для чего нужна такая лазерная головка? Да для самых различных целей, технических и медицинских, и мы пока их затрагивать не станем. Данная головка может использоваться как самостоятельное и автономное изделие, так и работать внутри какой - либо аппаратуры, в том числе со световодами и оптическими насадками. К сожалению, детально измерить фактическую мощность лазерного излучения этой головки не получилось, так как имеющаяся в наличии аппаратура для контроля мощности лазеров работает с другими спектрами излучения, инфракрасными. В частности, измеритель мощности излучения ИМИ - 2:ИМИ - 2 работает именно с инфракрасными лазерами с более длинноволновым спектром излучения 850 нм и 1300 нм:Вот так выглядит наш лазерный излучатель MXD 1230 в заводской поставке:Надписи на наклейке излучателя под различными ракурсами:Как видим, наш экземпляр самый маломощный из этой линейки, и его заявленная мощность излучения составляет 5 милливатт. При этом в таком конструктивном исполнении производятся лазерные излучатели мощностью 10, 20, 30 и 50 мВт. Насчёт 5 мВт. мощности у нашего лазера мы ничего конкретного не скажем, хотя визуально это головка больше 2 - 3 мВт. не выдаёт. Кстати, при работе с любыми лазерами следует избегать попадания прямого лазерного излучения в глаза. Это опасно, и может привести к повреждению сетчатки глаз, и органы зрения могут сильно пострадать. что приведёт к ухудшению зрения. Поэтому при работе с лазерами, особенно мощными, крайне желательно использовать защитные очки, стёкла которых рассчитаны на вырезание соответствующего спектра излучения, на котором работает конкретный лазер.
Из корпуса излучателя выходят два провода, на которые подаётся электропитание. При этом красный провод гальванически связан с металлическим корпусом головки, и на него подаётся "+" питания. На чёрный провод подаётся "-". При случайном обрыве этих проводов лазерная головка пойдёт на выброс, так как она неразборная, и восстановить провода будет невозможно.
Вид головки со стороны линзы:Эту линзу можно открутить, и под ней увидеть непосредственно сам лазерный полупроводниковый излучатель:Линза откручена:
Линза возвращена на место:Вращая её по резьбе, можно в некоторых пределах регулировать пучок излучения, его положение и фокус.
А вот сколько весит наша лазерная головка на электронных весах:Для подключения излучателя мы будем использовать трансформаторный блок питания Robiton SN1000S на 1, 5V–12V. с целью оценки возможности работы лазера при различных питающих напряжениях:Также нам понадобится подбор гасящего резистора для питания лазера, который мы будем подбирать вот из этой кучки мощных резисторов:Ток потребления лазерной головкой мы проконтролируем аналоговым мультиметром, включенным в режим миллиамперметра. В итоге у нас получился вот такой тестовый стенд:В результате измерений выяснилось следующее. Данный лазерный излучатель содержит встроенную схему стабилизации потребляемого тока. Притом она явно не резисторная, так как носит линейный характер. В случае с резистором ток потребления напрямую зависел бы от подаваемого напряжения. Здесь же этого не наблюдается. Независимо от подаваемого напряжения в диапазоне от 3V. до 12V. ток потребления лазерной голвкой находится на уровне хорошего светодиода, и составляет от 12 mA. до 15mA. в максимуме. Причём, что интересно, максимум этот наблюдается при напряжении питания 3V. При подаче на головку напряжения 12V. ток потребления лазером составляет 12 mA:При этом его цепь питания не нуждается в гасящем резисторе. При напряжении питания 1, 5V. данный лазерный излучатель не запускается вообще.
Далее посмотрим на результат работы лазерного излучателя MXD 1230.
Работа без линзы:Работа с линзой:Также с линзой, фокусировка усилена:Сфокусированный пучок лазерного излучения:В целом лазерный излучатель MXD 1230 очень понравился. При его цене да такие возможности, это просто "Das ist Fantastisch".
— Плюсы:
Компактный, достаточно мощный и недорогой полупроводниковый лазер
— Минусы:
Возможности использованной линзы совсем небольшие
Время использования: Один месяц
Стоимость: 120 руб
Год выпуска/покупки: 2017

—
