Буквально пару дней назад президент Путин встречался с премьер - министром Японии Абэ. На встрече решалась в том числе очень важная дальнейшая судьба Курильских островов. К счастью, эти острова, как и ранее, остались в составе Российской Федерации. Ведь японцы до этого прямо заявили, что, в случае передачи им даже части островов там с большой долей вероятности будет размещена военная база США. Так сказать, пообещали организовать потенциальный гнойник и геморрой на наших границах.
То, что Япония не совсем суверенная страна, частично находящаяся под юрисдикцией США, известно с 1945 года, с момента поражения Японии во второй мировой войне. В те годы техническое развитие Японии находилось на достаточно отсталом уровне. Но американцы выступили локомотивом японского развития, в Японию вливались американские деньги, а трудолюбивые японцы быстро перенимали технические новинки тех времён из Америки.
Как помните, ещё в сюжетном 1955 году один из героев фильма "Назад в будущее" доктор Эммет Браун очень презрительно отозвался о радиокомпонентах производства Японии как о потенциальном недоразумении. Этот киношный сюжет полностью соответствовал реалиям того времени. Но в дальнейшем под сильным влиянием американцев японская промышленность быстро прогрессировала, и уже в 1960 - е годы прошлого столетия японцы стали производить более - менее конкурентоспособную электронику, и даже автомобили. В 1970 - е годы японцы уже прилично вырвались вперёд, вкладывая много денег в научные исследования и производство. В середине 1970 - х годов советские технические журналы уже вовсю писали о ставших позже легендарными катушечных магнитофонах производства японской компании AKAI. Такие аппараты имели прогрессивное по тем временам вертикальное расположение, четырёхканальную систему звукозаписи, "вечные" стеклоферритовые магнитные головки, комплектовались мощными усилителями звуковой частоты, работающими на качественные внешние акустические системы. На фоне мечты советского пацана тех лет о катушечном магнитофоне киевского производства "Маяк - 203" магнитофонная техника от AKAI казалась космосом, о котором даже и мечтать было боязно.
В 1980 - е годы любой товар из Японии, будь то электропроигрыватель, телевизор или видеомагнитофон казался эталоном качества и надёжности. Такую технику привозили из загранкомандировок моряки, дипломаты и другие подобные категории советских граждан. Часть такой техники оказывалась на прилавках комиссионных магазинов. Автор как сейчас помнит одну из челябинских комиссионок, 1989 год, когда приходилось стоять перед её витриной с радиоаппаратурой, будучи студентом - медиком с карманами, в которых, как говорится, повесилась вошь. На витрине стоял красавец, VHS видеомагнитофон от компании Hitachi. Стоил он в тот момент в комиссионке ровно 9000 советских рублей. Почему - то сразу вспомнилась цена нового отечественного автомобиля тех времён ВАЗ - 2106 с двигателем - мечтой в 1600 кубиков. Такая новая машина в автоцентре стоила ровно 9100 советских рублей. Хотя, разумеется, право на её покупку как правило получали избранные советские люди, по талонам от предприятий и организаций. И вот пришлось стоять перед витриной, и думать в основном о том, что ценнее - новый автомобиль за 9100р. или чуть подержанный японский видеомагнитофон за 9000р.
В те годы торговая марка Panasonic принадлежала одной из старейших японских компаний Matsushita Electric Industrial Co., Ltd. Бренд Panasonic, наряду с другими японскими брендами типа Sony, Toshiba, Hitachi, JVC вызывали по тем временам вполне справедливое поклонение обычного советского человека. Что интересно, в корпорации Sony, злейшем конкуренте корпорации Matsushita, её сотрудники называли Матсушиту именем "Manishita". Что по японски означает "имитаторы". Действительно, компания Matsushita нечасто оказывалась в фарватере электронного технического прогресса. В то же время в Matsushita всегда могли довести до совершенства то, что было придумано другими умными японцами. В настоящее время компания Matsushita Electric Industrial Co. реорганизована в компанию Panasonic Corporation.

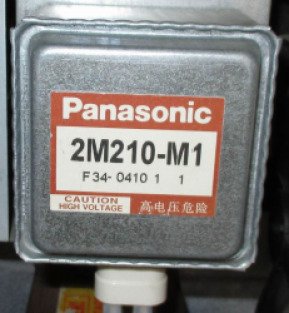

Panasonic 2M210 - M1 является качественным магнетроном средней мощности, предназначенным для применений в конструкции микроволновых печей самых различных производителей. Его производителем является японская компания Panasonic Corporation. Именно этот компонент излучает волны СВЧ диапазона, на принципах использования которых и работает любая микроволновая печь. Данный экземпляр магнетрона ряд лет проработал в достаточно дорогой микроволновой печи Candy CMW 700E. В настоящее время новый магнетрон Panasonic 2M210 - M1 в качестве запасной части несложно найти в продаже, и за него продавцы запросят примерно от 1500 до 2500 рублей. Например, как здесь:
Сам магнетрон собственной персоной в недрах микроволновки Candy CMW 700E:
Внизу на верхней фотографии можно увидеть и его обвязку, и именно мощный силовой повышающий трансформатор, высоковольтные диод и конденсатор, высоковольтный предохранитель Candy 5KV 0. 7A. Так как магнетрон при работе потребляет и излучает большую электрическую мощность, он требует принудительного воздушного охлаждения, которое в данной печи обеспечивает вентилятор Galanz GAL6309E - ZD. Следует отметить, что при выходе вентилятора из строя магнетрон также будет обрёчен. Выход его из строя из - за перегрева будет только вопросом ближайшего времени, и именно поэтому к фитнес - состоянию вентилятора охлаждения следует относиться со всей серьёзностью. Вот этот вентилятор:
Вид на магнетрон в печи и другую его обвязку, в том числе защитные термодатчики, сверху:
Высоковольтные партнёры магнетрона крупным планом:
Электронная плата управления печи снабжена мощными реле, контакты которых напрямую управляют первичной обмоткой высоковольтного силового трансформатора магнетрона:
Перед вами структурная схема всей микроволновой печи Candy CMW 700E, наш магнетрон фигурирует в ней под номером 42:
А вот и общая электрическая схема данной микроволновки, её высоковольтная часть, обеспечивающая магнетрон напряжением питания в несколько тысяч вольт, расположилась справа:
Кроме цепи…
