Несколько ранее у автора был отзыв о достаточно редко встречающимся двухядерном процессоре AMD Sempron X2 2100 Brisbane G2. Тот процессор покупался в своё время только из соображений наличия двух ядер, а также минимальной цены из имеющихся тогда в продаже аналогичных CPU. Стоил тот процессор в магазине всего 1700 руб. Незадолго до него была приобретена и материнская плата, на которой впоследствии смог работать этот интересный процессор. Плата была производства основанной в 1987 г. тайваньской компании ECS (Elitegroup Computer Systems). Продукция этой компании в те годы обладала очень неплохим соотношением цена/качество, и всегда нравилась автору своим дизайном, фиолетовым стеклотекстолитом, качественными компонентами. И ценой, самое главное.
На момент покупки материнская плата ECS C51PVGM - M стоила всего 1200 рублей, что было очень недорого. К плате ECS C51PVGM - M и её процессору - партнёру AMD Sempron X2 2100 Brisbane G2 был сразу докуплен компьютерный корпус, единственный модуль памяти, кулер для процессора. Также были подключены уже ранее имеющиеся жёсткий диск и оптический привод. Внешняя видеокарта тоже была использована из имеющихся запасов, хотя плата ECS C51PVGM - M имеет собственную графическую подсистему, и способна работать без внешней видеокарты. В итоге из этого добра был собран новый настольный компьютер, затраты на который составили менее 5 тыс. рублей. То есть он обошёлся по цене бэушного, и всё потому, что собирался из недорогих, но достаточно качественных компонентов, с использованием некоторых узлов и деталей, которые до этого уже успели поработать в других собственных компьютерах.
Для не очень разбирающегося в этом вопросе читателя скажем несколько слов, что такое материнская плата. Это главная плата в любом настольном компьютере или ноутбуке. Все остальные компоненты, в том числе центральный процессор, трудятся на её основе, и под управлением операционной системы, обычно Windows. Любая материнская плата сложное и высокотехнологичное изделие, от которого прямо зависит качество и надёжность работы любого компьютера в целом. Также любая материнка собирается на основе чипсета (набора микросхем) всего нескольких известных крупных производителей, которые не имеют никакого отношения к собственно производителю материнской платы. Например, вот эта плата 2015 года для процессоров Intel от компании Asus создана на чипсете производства американской компании Intel. А вот эта материнская плата 2001 года от Chaintech также создана для процессоров Intel, и основана на чипсете производства тайваньской компании VIA.
Плата ECS C51PVGM - M создана на основе чипсета NVIDIA GeForce 6150LE производства американской компании NVIDIA Corporation. Так как NVIDIA является известным производителем видеопроцессоров для видеокарт, то и в собственном чипсете она использовала достаточно мощное по тем временам видеоядро. И всё это практически доставалось потребителю за бесплатно. Хотя в любом случае внешняя видеокарта будет мощнее встроенной графики материнской платы.
Коробка, в которой продавалась материнская плата ECS C51PVGM - M:
Сбоку:
Снизу:
Сама плата в заводской коробке:
В комплект, кроме диска с драйверами, нескольких кабелей, задней панельки, входило также печатное руководство на английском языке:
В нём имеется страница с описанием разъёмов на плате, и таблица с их обозначением, что встречается нечасто в подобных инструкциях:
Вид платы со стороны печатных дорожек:
Прямоугольная пластиковая пластина препятствует прогибанию платы при установке на процессор радиатора с креплением на пистонах. Это приятная забота производителя о качестве своего изделия и его потенциальной долговечности в каждой мелочи.
Сзади на плате расположился полный джентльменский набор разъёмов уровня тех лет, который является вполне актуальным и сейчас:
Также на верхней фотографии обращает на себя россыпь электролитических конденсаторов и дросселей в цепи преобразователя питания центрального процессора, на которых производитель не стал экономить. Это тоже плюс в общем мнении об этом изделии. По крайней мере, качественным питанием процессор будет обеспечен.
Плата ECS C51PVGM - M имеет формат micro - ATX, два разъёма для DDR2 модулей памяти, сокет АМ2 для процессора от компании AMD, разъём PCI - E 16x для внешней видеокарты. К ней можно подключить 4 IDE устройства, что является большой редкостью даже для тех лет, когда практически все материнские платы поддерживали не более двух IDE устройств. Однако SATA2 разъёмов у платы только 2, а многие материнки тех лет имели уже 4 таких разъёма.

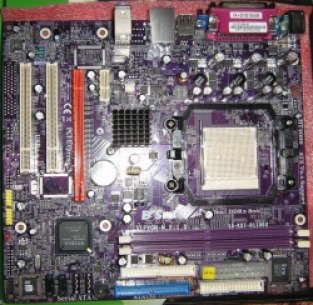

Разъёмы и внутренние интерфейсы платы ECS C51PVGM - M:
На верхней фотографии также можно увидеть, что чип северного моста платы NVIDIA GeForce 6150LE снабжён радиатором, который располагается справа от процессорного гнезда. А вот на радиаторе чипа южного моста NVIDIA nForce 410 (он над красным PCI - E слотом) производитель платы сэкономил, а зря. Сказать, что этот несчастный чип греется, значит не сказать ничего. Он не просто греется, он раскаляется как утюг. И такие температурные катаклизмы рано или поздно могут привести к деградации этого чипа и его паек, и в конечном итоге способны вывести всю плату из строя. Во избежание этого для данного чипа в дальнейшем пришлось мастерить и клеить на него алюминиевый радиатор, что дополнительно усложнялось тем, что над чипом нависает внешняя видеокарта, и высокий радиатор на нём разместить не получится:
Плата уже установлена в компьютерном корпусе. Вид на радиатор процессора с вентилятором, слева видна внешняя видеокарта:
Ещё один вид на плату в корпусе, и применённый для неё блок питания:
Компьютер, собранный на основе этой платы, вид целиком сбоку:
Вид на слоты памяти:
Благодаря использованному чипсету NVIDIA GeForce 6150LE и nForce 410 эта материнка способна работать с 16ГБ. ОЗУ, что очень много.
Использованный кулер процессора:
Несколько ранее плата была приготовлена для установки в новый корпус:
Ещё один вид со стороны печатных дорожек перед установкой и креплением платы в корпусе:
В качестве жесткого диска для работы с платой был использован IDE жесткий диск…

—
