В середине 2001 года на отечественном рынке настольных компьютерных систем царил штиль. Компьютерные платформы перекочевали в 2001 год из двухтысячного, и какого - либо прорыва в их производительности не было. Компания Microsoft летом 2001 готовила к выпуску наиболее удачную на тот момент операционную систему Windows XP.
Прежний настольный компьютер автора на основе 166MHz процессора Pentium MMX к тому времени окончательно устарел. Его материнская плата образца 1998 года не поддерживала ставшие модными в 2001 видеокарты с интерфейсом AGP, сам процессор не тянул воспроизведение самого обычного avi видео. Многие современные к тому времени программы на таком компьютере полноценно работать не могли, старому компьютеру не хватало для них вычислительной мощи.
Поэтому было решено собрать новый компьютер из новых комплектующих. Все компоненты пришлось покупать заново, от корпуса до модулей памяти, а также всю периферию. В середине 2001 года 128MB. модуль памяти, например, стоил в районе 900 руб. Жёсткий диск для нового компьютера с IDE интерфейсом Fujitsu MPG3307AT пришлось покупать тогда же за 4000 руб. Этот кровопивец выпил много компьютерной кровушки, о чём можно прочитать в том отзыве. Также был приобретён новый процессор Intel Pentium 3 за 3200 руб. Два модуля ОЗУ, один на 128MB, другой на 256MB. обошлись почти в 3000 руб, новая видеокарта Asus AGP - V6600MX с 32MB. памяти на борту вышла в районе 3500 руб. Плюс пишущий CD - RW привод NEC NR - 7500A стоил более 3000 руб. Также расходов потребовали новый корпус с блоком питания, новый ЭЛТ монитор на 19" ViewSonic G90 за 16000 руб, новая клавиатура, мышь, флоппик, компьютерная акустика, кулеры для корпуса. Гулять так гулять. В итоге на всё это хозяйство было затрачено под 40 тыс. рублей, очень немаленькие для 2001 года деньги. Тогда месячная зарплата в 2 - 5 тыс. рублей считалась неплохой, а новый автомобиль ВАЗ - 2106 в автосалоне стоил около 85 тыс. рублей. В придачу по глупости к новому компьютеру была приобретена лицензионная операционная система Windows Millennium Edition, диск с лицензией на которую стоил 2000 рублей. О многих их этих приобретений в последующем пришлось не раз пожалеть, особенно о покупке лицензионной Windows ME.

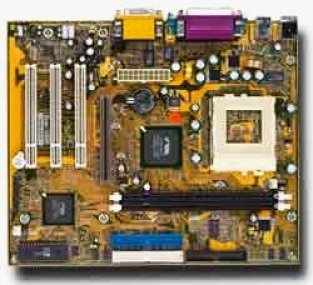

Основой компьютера послужила материнская плата Chaintech 6VIA4. Выглядит она следующим образом:Вид платы со стороны печатного монтажа:Chaintech - тайваньская компания, и в те годы её продукция славилась качеством.
Далее посмотрим на некоторых партнёров этой платы в том 2001 году.
Модули памяти:Жесткий диск Fujitsu MPG3307AT:Оптический CD - RW привод NEC NR - 7500A:Видеокарта образца 2001 года Asus AGP - V6600MX выполнена на видеочипе nVIDIA GeForce 256:Материнская плата Chaintech 6VIA4 относится к формату mini - ATX. Она имеет 3 PCI слота для плат расширения, и скоростной по тем временам порт AGP 4x для видеокарты:Чипсет на плате применён от тайваньской компании VIA, и называется он VIA VT82C694X Apollo Pro133A. Верхний чип VIA на верхней фотографии имеет штатный радиатор охлаждения, на данном фото он временно отклеен.
Сокет 370 для процессора:Несколько лет назад от круглосуточной работы компьютера с высокой нагрузкой вышли из строя цепи питания процессора. Пробило один из полевых MOSFET транзисторов в цепи преобразователя питания CPU. На нижней фотографии видно уже новый MOSFET транзистор, впаянный взамен пробитого, он имеет чёрный прямоугольный корпус. Для пары второй исправный MOSFET, он справа, был также заменён на новый:Плата имеет два гнезда для модулей памяти PC133 SDRAM, и официально поддерживает всего 512MB. оперативной памяти. Однако на плату устанавливались 768MB. ОЗУ, и она без проблем правильно определила их. Гнёзда для модулей ОЗУ:Процессор Intel Pentium IIIE, 733 MHz, вид со стороны своих 370 ножек, и алюминиевый радиатор к нему приготовлены для установки на плату:Этот процессор на данной материнской плате определяется и работает отлично.
Вид платы со стороны задних разъёмов:У Chaintech 6VIA4 имеется встроенная 2 - х канальная звуковая карта, встроенной видеокарты и сетевой карты нет. Плата поддерживает только порты USB 1. 1, для поддержки USB 2. 0 потребуется внешний USB 2. 0 контроллер. C остальными портами тех лет у платы всё в порядке.
Процессор Intel Pentium IIIE установлен в своё гнездо:В цепи питания от хронического перегрева в один прекрасный момент вспучило несколько электролитических конденсаторов. В результате их дальнейших утечек и потери ёмкости и вышел из строя один из полевых MOSFET транзисторов в цепи питания процессора, о чём уже было сказано выше. Поэтому все без исключения электролитические конденсаторы большой ёмкости пришлось заменить на новые. На нижнем фото уже новые электролиты после их замены:Выход из строя электролитических конденсаторов большой ёмкости происходит в результате их сильного нагрева, возникающего при максимальной нагрузке процессора. Нагрев конденсаторов вызывают высокочастотные токи в их цепях, причём степень нагрева такова, что о корпус конденсатора можно обжечь палец. Проблема решается при замене прежних на конденсаторы с большим корпусом и большим рабочим напряжением, которые будут меньше нагреваться. Или можно подключить параллельно их выводам керамические конденсаторы, которые отсекут высокочастотный компонент по шине преобразователя питания.
Ещё один вид на конденсаторы:На северный мост VIA VT82C694X Apollo Pro133A установлен штатный радиатор. Также радиатор с вентилятором установлены на процессор:Аудиокодек платы SigmaTel STAC9721/23 VIA AC'97 Audio Controller дополнительно снабжён звуковым двухканальным усилителем на микросхеме TDA2822, что в современных материнских платах уже давно не делают. Если поставить перемычки на плате в цепи звука определённым образом, на выходной джек 3, 5мм. пойдёт стереосигнал от этого усилителя мощности:Это позволяет подключить к плате акустическую систему без встроенного усилителя, и плата на динамики выдаст выходную мощность не менее 1Вт. на канал.
На плате также имеются 2 разъёма IDE для подключения 4 - х IDE устройств, а также Floppy порт, к которому можно подключить 2 флоппи - дисковода, которым…
