Категории	Техника Электронные приборы Разное

2 отзыва

Регистрация не требуется

Анонимно

26 авг. 2016 в 17:22

5 оценка
Рекомендую

Хорошая вещь осциллограф, позволяет замерить то, что не возможно обычным мультиметром. Но необходимость в нём возникает редко при этом цена очень высокая, поэтому не покупал.
Но вот на алиэкспресс на глаза мне попался осциллограф DSO 112. Мне он понравился тем, что очень маленький и цена не высокая, заказал.
Когда его получил, начал проверять, понравилось, что очень удобный в использовании. Сенсорный цветной экран 2, 4", разобраться очень просто, не смотря на то, что меню не на русском языке.
Работает он от встроенного аккумулятора 1200 мА*ч, заряжать который можно от универсального зарядного устройства 5 вольт или от компьютера (как мобильный телефон). Заряда хватает не менее, чем на 2 часа. Можно настроить выдержку времени автоматического отключения (чтобы не посадить аккумулятор, если забыли выключить).
Не смотря на малые размеры осциллограф имеет встроенный генератор прямоугольных импульсов, частоту которых можно менять.
Соединив вход и выход получается такая осциллограмма:
Жаль, что напряжение им можно замерять только до 50 вольт, форму синусоиды 220 вольт не замерить, но всё руки не доходят собрать простой делитель напряжения, чтобы убрать этот недостаток.
Вот выбор цены деления по напряжению:
А вот выбор цены деления по времени:
В комплекте шло 3 шнура: 1 входной, 2 выходной и 3 подключение к компьютеру или зарядному устройству.
Есть возможность обновить прошивку, скачать осциллограмму на компьютер в формате csv для дальнейшего анализа.
Нашел в интернете подробное описание и даже схему на него. Частота пропускания до 2 МГц. Много настроек триггера.
Осциллографом очень доволен, все необходимые мне функции в нём есть, не смотря на малый размер. Пользуюсь редко, но более года. Ни в какое сравнение он не водит со старым громоздким тяжелым осциллографом с кучей кнопок и работающем от сети, которым я пользовался до этого.
— Плюсы:
Сенсорный экран, маленький размер, удобный, цена
— Минусы:
Меня всё устраивает за эту цену
Время использования: 1 год, 3 месяца
Стоимость: 2508 руб
Год выпуска/покупки: 2015

—

Анонимно

13 июля 2016 в 17:34

5 оценка
Рекомендую

Доброго времени суток уважаемые читатели моих отзывов, сегодня я хочу вам рассказать о цифровом осциллографе китайских производителей DSO138.
Китайцы просто молодцы ) этой своей моделью они просто взорвали интернет, интерес к данной модели если сказать огромный -это ничего не сказать.
Продаётся он в различном виде и соответственно по разной цене .
Я купил самый дешёвый вариант за одну тысячу сто пятьдесят рублей. Это просто конструктор, вам пришлют печатную плату (очень высокого качества, с металлизацией отверстий ) плюс там уже будут запаяны все СМД детали (самое главное это процессор и операционник, они уже будут запаяны) вам останется запаять с сотню рассыпухи разъёмы и переключатели .
Тем самым он является не законченным изделием, а конструктором, помните как в Советское время в магазинах "Сделай сам " продавались такие конструкторы приёмников прямого усиления, не сложных усилителей ( тогда государство заботилось о подрастающем поколении, что бы с детства у человека руки начинали расти с правильного места ) вот китайцы молодцы они поддерживают эту идею, у них очень много конструкторов и стоят копейки по этим то ценам, так что можно у них выписать и тем самым доставить вашему ребёнку радость (там есть очень простые, детские ).
Для лентяев продаётся уже спаянный китайцами этот осциллограф стоит он тогда всего на пятьсот рублей дороже .
И третий вариант это спаянный и в корпусе, вообще так сказать законченный прибор, это ещё плюс пятьсот рублей .
По его возможностям:
Это низкочастотный прибор, то есть заказывая нужно понимать для чего он будет вам нужен и какие задачи ему по плечу .
Полоса его пропускание двести килогерц ( тут немного приврали, я сделал ему тест генератором (прогнал его), до ста семидесяти просто чудесно, потом искажение картинки )
Это всё хорошо наглядно видно на моём видео, которое я пристёгиваю к отзыву .
По чутью всё замечательно, от милливольт до пятидесяти вольт без делителя .
То есть если он вам нужен для ремонта или настройки звуковой аппаратуры, тут пожалуйста, для ремонта импульсных блоков питания и всё что с ними связано, тоже всё замечательно, для ремонта телевизоров, дивидишников, цифровых тюнеров (если не касаться в последних и тв самих тюнеров (таких металлических закрытых коробочек ) тоже всё замечательно.
Если вы им хотите отремонтировать что то высокочастотное то нет, он не для этого .
После того как спаяете нужно будет не большая регулировка, в инструкции всё описано с картинками, нужно подкрутить всего два подстрочных конденсатора, что бы на картинке стали красивые скаты. Контрольная точка в самом же осциллографе .

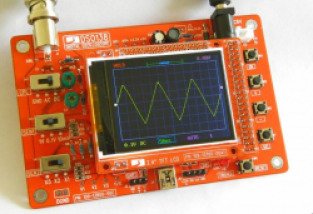

Дисплей цветной и очень информативный, что очень сильно подкупает :)
Я плёночку всё ещё не снял с него поэтому там на изображении видна как бы печать, кружочек такой, это на прозрачном целофане сверху, это не на экране .
Управление тоже очень простое, слева три переключателя, верхний это входа и два нижних это чувствительность .
А с права кнопки для выбора режимов, всё что включаете на экране тут же показывается .
Вот эти значения в вольтах что у меня выведены на фото сверху можно конечно же убрать
Тут на горизонтальных линиях не совсем красиво, это я его ещё модернизировал, у нас же как, не успеет что появиться его сразу нужно улучшить, без этого у нас никак ))
Я потом эту доработку выкинул а просто залил новую прошивку и он стан работать ещё лучше .
Даже в этом не нужно много понимать, по картинке даже всё видно .
И собственные шумы его стали совсем не значительные .
Там же у китайцев покупал програматорчик за сто рублей, софт вдруг если кому понадобится и файл последней на данный момент прошивки 060 выложено на моём канале в описании к этому видео. там же и инструкция на английском языке .
Вот о таком приборе, что появился в моей домашней лаборатории я с вами поделился.
Вещь конечно не для общего пользования, но о ней нужно было тоже рассказать.
Очень многим она нужна .
Спасибо что потратили своё время на прочтение моего отзыва .
— Плюсы:
Не дорого и работает отлично
— Минусы:
Не обнаружил
Время использования: 1 месяц
Стоимость: 1150 руб
Год выпуска/покупки: 2016

—
