Прибор комбинированный цифровой Щ4300, или, по современному, мультиметр, выпускался во времена СССР. В то время его производил Житомирский завод "Электроизмеритель". Конкретно данный прибор изготовлен в 1989 году, и находится в коллекции электронных изделий у автора. Прибор пребывает в полностью рабочем состоянии, в своё время ему проводился ремонт, связанный с заменой единственной неисправной микросхемы, а именно операционного усилителя КР544УД1А. Также были заменены на импортные единичные советские электролитические конденсаторы К50 - 6 и К50 - 16, которые обычно по прошествии многих лет с момента выпуска приходят в полную негодность.
Для 1989 года мультиметр Щ4300 был дорогим и крутым прибором. Имея высокое входное сопротивление и высокую точность измерений, он намного превосходил по возможностям обычные советские стрелочные комбинированные измерительные приборы. У Щ4300 имеются солидная электронная начинка и скромный маленький дисплей в духе тех лет на семисегментых светодиодных индикаторах. Переднюю панель прибора украшает почётный пятиугольник, государственный Знак Качества СССР.

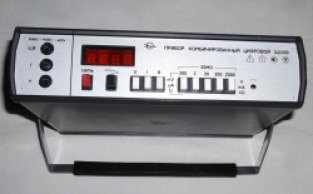

Мультиметр Щ4300 питается от сети 230V., имеет встроенный трансформаторный блок питания. Корпус прибора сделан из пластмассы, а его передняя панель выполнена из листового алюминия. Сам прибор и его передняя панель:Вид сверху:Сзади имеются сетевая колодка, держатель сетевого предохранителя, а также гнездо заземления:Прибор в работе, измеряем напряжение на батарейке типа 6F22:Оно составляет 9, 08 вольт. На передней панели прибора справа внизу есть отверстие под отвёртку, в котором подстроечным резистором можно устанавливать дисплей прибора на "0" при его калибровке. Пределы измерений выбираются кнопочными переключателями, а также перестановкой измерительных щупов прибора в трёх гнёздах на его передней панели.
Назначение прибора из его паспорта:Параметры прибора:Его непростая электрическая схема:Перечень радиодеталей, использованных в схеме прибора:Данный прибор в настоящее время больше представляет музейную ценность. Однако он находится полностью в рабочем состоянии, и способен полноценно использоваться по прямому назначению.
— Плюсы:
Неплохие возможности проведения измерений
— Минусы:
Мелкий дисплей
Время использования: 27 лет
Год выпуска/покупки: 1989
