21 окт. 2016 в 21:36

5 оценка
Рекомендую

Не так давно приобрел себе такой разветвитель, и остался им доволен, он надежный практичен и не разу не подводил, очень удобный и нужный в машине

— Плюсы:
практичен

— Минусы:
нет

Год выпуска: 2016

–

Анонимно

20 окт. 2016 в 16:35

4 оценка
Рекомендую

Товаров под китайской торговой маркой "Espada" в своём немаленьком электронном хозяйстве автор практически не имеет. За исключением, пожалуй, такой интересной и незаурядной вещицы, как конвертер S/PDIF + Coaxial Espada EDH24, работа которого приносит удовольствие. Но это всё - таки редкий эксклюзив от Espada, который сейчас и в продаже то не найти. Другое дело разветвитель автомобильного прикуривателя Espada E - 12U. Типичный представитель ширпотребовской электроники для автомобиля. Сходная модель разветвителя бывает и с тремя 12V. гнёздами, а также в иных вариантах. Вот мы и разберём в прямом смысле этот разветвитель, и посмотрим, что там у него припрятано внутри.

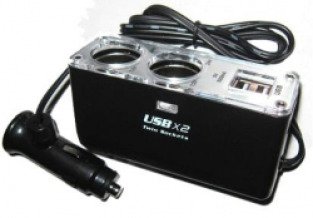

Вкладыш из упаковки с устройством:Сам разветвитель имеет глянцевый пластмассовый корпус, а спереди его имеется накладка из прозрачного оргстекла:Над надписью USBx2 расположен прозрачный светофильтр, под которым размещён красный светодиод. Светодиод начинает светиться, как только вы подключите вилку разветвителя в гнездо автомобильного прикуривателя.
Вилка разветвителя отлично сконструирована. Она компактная за счёт формы в виде буквы "Г", а в районе её плюсового контакта, как и положено для подобных устройств, в корпусе имеется сменный плавкий предохранитель:В гнезде прикуривателя автомобиля вилка разветвителя располагается компактно, а провод, выходящий из неё, не торчит, а скромно идёт сбоку:Помимо двух 12V. выходных гнёзд, разветвитель имеет также два 5V. USB гнезда, каждое из которых по паспорту рассчитано на максимальный выходной ток в 0, 5 ампера.
Давайте разберём это устройство, чтобы оценить его реальные токовые и эксплуатационные возможности.
Передняя панель разветвителя выполнена из тонкой алюминиевой пластины, закрытой достаточно толстой фальшпанелью из оргстекла:Конструкция выходных 12V. гнёзд разветвителя автору не понравилась. Они хлипкие, и сделаны достаточно примитивно, из изолированных друг от друга никелированных жестянок. Также на нижней фотографии изображена печатная плата 5V. преобразователя разветвителя со стороны печатного монтажа:Общий максимальный суммарный ток через 12V. гнёзда не должен превышать показатель в 5 ампер. Что совершенно правильно. На практике даже от такого тока подобные гнёзда способны хорошо нагреться, и поплавить пластмассу корпуса разветвителя. Что, например, произошло вот с этим разветвителем от Mystery. Хотя через тот же Mystery MCU - 2U ток не превышал даже 4 ампер, тем не менее этого хватило, чтобы частично расплавить его вилку. Правда, скажу сразу, что тот разветвитель был подключен в прикуриватель отечественного заднеприводного ВАЗа. А там конструкция гнезда прикуривателя такова, что контакт между "+" гнезда и "+" разветвителя не всегда надёжный.
А вот и сама плата 5V. преобразователя для USB выходов разветвителя:Это именно экономичный преобразователь, а не линейный, выделяющий немало тепла 5V. стабилизатор. Выполнен преобразователь на основе специализированной микросхемы 34063API:Эта микросхема имеет полный отечественный аналог под названием К1156ЕУ5Р. Давайте взглянем на возможности этого чипа:Этот импульсный преобразователь позволяет получить при достаточно высоком входном напряжении выходное стабилизированное напряжение 5 вольт, при этом несильно нагреваясь. Входное напряжение для такой микросхемы допускается до 40 вольт, поэтому разветвитель автомобильного прикуривателя Espada E - 12U способен работать и от бортовой сети грузовика, напряжение которой составляет 24 вольта. Максимальный ток К1156ЕУ5Р может достигать значения в 1, 5 ампера, поэтому Espada E - 12U легко сможет выдать на каждое из двух своих USB гнёзд заявленный ток в 500 миллиампер. При необходимости в одно USB гнездо можно подключить нагрузку в 1A, и, если рискнуть, то и до 1, 5A, но это уже будет предельным режимом работы преобразователя на микросхеме 34063API. Такая работа может привести к её перегреву. Также чип 34063API имеет защиту от перегрузок по току, поэтому в принципе короткое замыкание по шине 5V. разветвителя ему не страшны. Однако эта функция защиты не проверялась, но теоретически она имеется.
Печатная плата преобразователя разветвителя со стороны дорожек крупным планом:В целом разветвитель Espada E - 12U выполнен бюджетно, вполне неплохо, имеет светодиод индикации работы, но не имеет выключателя. При работе с гнездом автомобильного прикуривателя, отключаемого замком зажигания, всё будет вполне удобно. Если же гнездо прикуривателя имеет постоянные неотключаемые 12V. на выходе, то отключать разветвитель придётся выдёргиванием его вилки. Или можно в разрыв его недлинного провода врезать дополнительный выключатель, типа этого. При наличии такого выключателя выдёргивать вилку разветвителя из неотключаемого прикуривателя не придётся.
Также следует помнить о том, что 12V. гнёзда разветвителя не рассчитаны на достаточно высокий ток, и подключать к ним, например, компрессор для накачки колёс не стоит. Это приведёт к перегоранию предохранителя в вилке разветвителя.

— Плюсы:
Вполне удобный корпус, компактная вилка на проводе для гнезда прикуривателя, два USB выхода, световой индикатор подключения

— Минусы:
Гнёзда на 12V. в разветвителе слабые и невысокого качества

Время использования: 2 года
Стоимость: 210 руб
Год выпуска: 2014

–
