Привет всем читателям и тем кто ищет для производств дробилку роторного типа или встал вопрос роторная или конусная. Мой отзыв будет основан на личном опыте использования данного оборудования. В этом описании я постараюсь кратко но ясно изложить все плюсы и минусы, а так же принцип работы и некоторые тонкости. Это дробилка в закрытом состоянии.

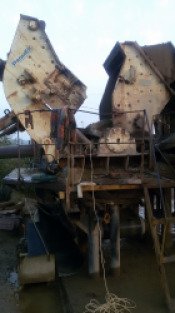

Начнем с того что этот тип дробилки предназначен для вторичного дробления камня и любой другой горной породы. В нашем случае она является дробилкой первичного и конечного дробления. Она состоит из многих, отдельных элементов и частей, которые собраны в единое устройство. Здесь на фото дробилка в открытом состоянии.
Ну начнем по порядку, двигатель мощностью в 50 кВт/ч, 380 Вольт. Очень мощный, произведен в китае, он приводит в действие роторную дробилку с помощью клиновидных ремней, размеры установить можно разные, за счет натяжной станции. Вот и сам двигатель.
С этой дробилкой в комплекте поставляется маслянный насос, он выполняет роль домкрата. На нем три рычага которые открывают две камеры и саму дробилку. Немного грязный но рассмотреть можно.
То есть с помощью насосов и гидроцилиндров дробилку можно открыть и закрыть. Вот так выглядят гидроцилиндр которые открывают дробилку. Их два, вот один из них.
Так же с помощью этого насоса и гидроцилиндров но уже меньших размеров, мы прижимаем и отжимаем камеры, на которых закреплены металлические кубики и служат они бронью, чтоб о них тоже раскалывать горную породу. Вот так выглядит вторая камера.
Кубики для экономии средств было решенно наплавлять, потому как постоянно ставить новые очень дорого для производства. Так выглядит первая камера на которой идет постоянная замена первых трех кубиков.
Стенки в дробилке тоже имеют типа брони, (футировки), изготавливаем мы их тоже сами, по шаблону заготовленому ранее, из листового металла, толщиной в 25 мм, что тоже колосально сказывается на экономии средств. Крепятся они с прмощью болтов, головки которых находятмя с наружней стороны дробилки.
Футировки боковые и нижние боковые очень быстро стираются и если их покупать то возможно использование этого агрета станет не рентабельным. Вот на фото мы видим что некоторые уже износились.
Вобще этот тип дробилки почти весь состоит из броней, в некоторых ее секторах конструкции, произведены улучшения и изменения, уже нами, во главе с нашим бригадиром Андреем. Так была изменена лобовая часть и туда были вставлены отработанные билы и разрезаная по размеру плита с щековой дробилки. На фото не очень понятно но все же видно толщину металла свыше 25 см.
Все это потому что производитель немного не расщитал и сделал очень тонкий металл в эту область, через несколько недель, то место пробило вместе с футировкой и самим телом дробилки. Ну а раз разговор коснулся бил, то выглядят новенькие вот так.
Билы в среднем могут переработать около 8 тысяч, с учетом того что вырабатываются обе стороны и можно даже развернув их установить в третий раз. Вот так выглядят отработанные билы.
Билы крепятся непосредственно в самом роторе. Здесь на фото билы уже под замену.
Крепятся они с помощью клиньев и болтов, за счет затягивания гайки, клин влазиет между билой и ротором, тем самым расклинивая их, что не дает им возможности вылететь в процессе работы. В установке всегда задействован кран.
А так же еще один минус того, что на каждую билу нужно варить петлю, за которую мы их цепляем и подаем в дробилку на установку. Вес бил составляет от 235 - 250 кг. Стоимость средняя около 200 тысяч рублей за комплект 4 штуки. Дорого, но окупается раз она еще у нас установлена.
Есть еще одна недоработка производителя, это ее приемный стол.
Его пришлось удлинять самостоятельно, потому как горная порода при работе сыпалась мимо бил и получалось что она очень плохо дробила. Под приемным столом установлен "квадрат" изготовленный из металла.
Он изготавливается тоже нашими коллегами, потому как его стоимость в специализированых магазинах слишком велика. Вот до такой степени он стирается и подвергается замене.
В целом дробилка очень хорошая, за исключением тех недостатков и недоработок которые я описал выше. Ее приимущества в том, что она не боится глины и металла при попадании в работе, а значит можно меньше задействовать людей на производстве. В смазке нуждаются всего два подшипника в которых впресован вал ротора. Смазка подшипников производится через эти крышечки один раз в месяц.
Интенсивность дробления регулируется двумя камерами, на которых закреплены кубики, их мы рассматривали выше. В основном рабочий зазор выставляется в первой камере. Вот ее цилиндр с пружиной и регулировочные пластины, их рассмотрим ниже.
Пружина установлена для того, чтоб при попадании металла или крупного камня, первая камера, как бы имела возможность отпружинить от бил и ротора, это для того чтоб не поломать кубики или билы, потому как это особенный сплав и он хрупок в отличии от обычной стали. Помимо того может произойти заклинивание что повлечет за собой разрыв ремней или еще хуже, перегорит двигатель, даже есть вероятность перелома вала. Поэтому за попаданием металла нужно вести надзор. Вот результат, било пошло на излом. На фото отколотый кусок.
Рабочий зазор - это щель через которую может пролететь камень, чем меньше щель, тем сильнее будет происходить дробление и в результате мы будем больше получать отсева и соответственно меньше будет возврата камня обратно в дробилку. Регулируется с помощью малых гидроцилиндров и насоса, регулировкой зазора здесь выступают пластины из металла, имеющие разную толщину, для идеального подбора оптимального зазора. Вот как они выглядят.
Так же имеется и вторая камера, ей можно тоже уменьшать зазор, но несущественно. Она так же играет роль брони, об которую при ударе раскалывается камень. Вот фото передней части дробилки.
Теперь дорогие друзья вы немного имеете представление о дробилке роторного типа. Видов дробилок на самом деле очень много и их в одном отзыве мы не рассмотрим. И на это уйдет масса времени. А это вариант бюджетный и в принципе неприхотливый в отличии от всех типов установок. А вот так…

—
