Трансформаторный блок питания iRiver SA41 - 521 имеет выходное стабилизированное напряжение 5V, и рассчитан на максимальный выходной ток в 600 mA. Это относительно небольшой ток для подобного блока питания, но с учётом того, что блок питания трансформаторный, это вполне неплохое значение. Больший выходной ток (обычно до 2000mA.) выдают обычно импульсные блоки питания. Они к тому же легче и меньше по габаритам, а также допускают больший разброс входного сетевого напряжения, чем трансформаторные. Но по надёжности и долговечности в работе трансформаторные блоки питания выигрывают у импульсных, и в них, в отличие от импульсных, практически нечему ломаться. Данный БП iRiver SA41 - 521 изначально снабжён выходной вилкой, которая по размерам подходит для ряда бытовой электронной техники. В частности, такая вилка подойдёт к USB хабу Jet. A Tetra JA - UH7, а также ко многим подобным, например, USB 3. 0 разветвителю SmartBuy SBHA - 6000 - W и т. д. Несмотря на то, что максимальный ток блока питания SA41 - 521 не так и высок, его подключение помогает запустить любой внешний жёсткий диск 2, 5" без собственного источника питания. Токи параллельно включенных блока SA41 - 521 и ток порта USB компьютера складываются, и в итоге получается достаточное значение суммарного тока.
Выходную вилку от этого блока можно отрезать, и получить два провода с 5 - вольтовым выходом, от которых можно запитать всё что угодно при условии, что не будет превышен максимальный выходной ток.

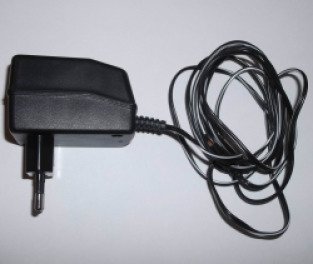

Сам блок питания iRiver SA41 - 521 выглядит так:Вид со стороны сетевых штырьков:Вид сбоку:Давайте открутим два винта, скрепляющие половинки корпуса блока, и разберём его:Для уплотнения посадки силового трансформатора внутри корпуса блока применён поролон, через который верхняя крышка прижимает сердечник трансформатора к другой половинке корпуса. Пенополиуретан не тот материал, который следует применять в подобных устройствах, поэтому мы выбросим поролоновую прокладку, и в дальнейшем при сборке применим кусок пористого картона, вырезанного из упаковки с туалетной водой:Он отлично прижмёт трансформатор при скручивании половинок винтами, и будет прочным и термостойким при эксплуатации.
Схема БП SA41 - 521 простая - понижающий трансформатор, диодный выпрямительный двухполупериодный мостик, фильтрующий электролитический конденсатор, а также микросхема стабилизатора напряжения UA7805C, установленная на небольшом ребристом радиаторе:Эта микросхема имеет защиту от перегрева, перегрузки и короткого замыкания в нагрузке.
Защитного предохранителя в цепи первичной обмотки трансформатора нет, что не очень хорошо. При пробое обмоток трансформатора или короткого замыкания в них защитить входные цепи будет некому.
Далее посмотрим значение входного напряжения, поступающего на микросхему с выпрямителя:Оно составляет около 9, 5V. После этого измерим выходное стабилизированное напряжение блока:На выходном выводе микросхемы имеем отличные 5, 03V.
Запитаем от этого блока питания USB хаб Highpaq HB - P004:Всё работает отлично, и хаб можно подключать к компьютеру.
Трансформаторный блок питания iRiver SA41 - 521 надёжный в работе, хотя имеет достаточно скромные выходные параметры по току. Ломаться в нём нечему, поэтому такой блок питания способен исправно служить даже не годами, а десятилетиями при условии его правильной эксплуатации.
— Плюсы:
Нечему ломаться, слабо греется при работе
— Минусы:
Небольшой максимальный выходной ток. Во входной цепи отсутствует защитный предохранитель
Время использования: 5 лет
Стоимость: 240 руб
Год выпуска/покупки: 2011

—
