Несмотря на то, что занимаюсь электрикой длительное время, как то не обращал должного внимания на такое устройство, как УЗО (устройство защитного отключения). Пересмотреть свое мнение об этом устройстве меня заставил один случай. Как - то обратился ко мне мой товарищ - мол, кран бъется током. Начал разбираться, и в итоге оказалось, что причиной этого является касание проводов выключателя санузла арматуры, проложенной в гипсовом блоке последнего. Кто знает, старые подрозетники были стальные, это сейчас все пластиковые.
Тогда я и понял, что при наличии УЗО это быстро проявилось бы.
Поэтому решил приобрести себе домой такое устройство.

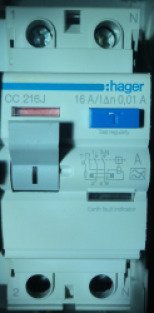

Долго разбирался, что к чему и выбрал вот такое.
По габаритным размерам УЗО занимает место, как 2 автоматических выключателя. Крепится, естественно на стандартную DIN - рейку.
Отмечу, что УЗО - это дифференциальное реле, сравнивающее фазный и нулевой ток, и при их различии происходит срабатывание.
Т. е. прямое назначение УЗО - защита от поражения электрическим током. К примеру, попали Вы под напряжение (коснулись случайно оголенного фазного провода) и вот, часть тока потекла через Вас и это станет причиной срабатывания УЗО.
Обращаю внимание, что данное УЗО является электромеханическим, т. е. оно не требует питания в отличие от дешевых электронных аналогов, и к тому же срабатывает даже при обрыве одного из проводов (электронное УЗО в этом случае бесполезно, так как оно теряет питание и перестает функционировать).
Проверить это легко - электромеханическое УЗО сработает от обычной батарейки, а электронное - нет.
Плюсом данного устройства является то, что оно реагирует не только на синусоидальный ток утечки, но и на пульсирующий (информация об этом нанесена в прямоугольнике под буквой А).
Данное УЗО рассчитано на номинальный ток главных контактов 16А и дифференциальный ток - 10 mA.
Установил я его в отдельной цепи питания стиралки (наибольший ток - 10А при мощности тэна 2, 2 кВт), потому что она установлена в ванной, а там влажность со всеми вытекающими.
К УЗО подключается фазный и нулевой провод.
Включение - отключение УЗО производится рычажком, как у обычных автоматических выключателей. При этом - во включенном положении на рычажке отображается - "I", в отключенном - "О".
Дополнительно о том, что главные контакты замкнуты - сообщает индикатор красного цвета над рычажком.
В отключенном состоянии УЗО (главные контакты разомкнуты) данный индикатор становится зеленым.
Справа от рычажка расположен еще один индикатор "Earth fault indicator" - срабатывания УЗО, сигнализирующий о том, что отключение произошло по причине появления утечки, а не потому, что Вы самостоятельно отключили рычажок. При срабатывании УЗО - он приобретает желтый цвет.
Для проверки исправности в верхней части установлена большая синяя кнопка "Test" - при нажатии на нее внутренняя схема УЗО имитирует ток утечки и происходит срабатывание с размыканием цепи.
Рекомендуется тестировать УЗО не менее 1 раза в месяц.
Хочу отметить, что УЗО - вещь ценная, особенно если есть маленькие дети. Установите УЗО на розеточные группы - при попадании под напряжение малыша (если он полезет в розетку) оно обязательно сработает. Кстати, проверял на себе - действительно работает, слегка щипнуло и все.
Желательно ставить УЗО в 3 ступени: 1) противопожарное с током утечки 100 мА, 2) групповое с током утечки 30 мА, 3) на отдельные линии с током утечки 10 мА (хотя это чисто мое мнение).
Да, УЗО может еще и выявить повреждение проводки, при этом на линии, где оно установлено - может происходить произвольные срабатывания.
И напоследок, фото минищитка, где стоит УЗО (сильно не критикуйте, автоматы ставил те, что были, в нулевом проводе стоит 16А). Верхняя крышка щитка тоже снята.
В заключение хочу сказать, что самая большая ценность - это человеческая жизнь, поэтому данное устройство просто обязано быть в каждом доме.
— Плюсы:
Качественное, электромеханического типа, наличие кнопки Тест, надежное, самое главное - спасает жизнь
— Минусы:
Высокая цена по сравнению с электронными, но оно того стоит
Время использования: полгода
Год выпуска/покупки: 2014

—
