Старый друг внезапно захандрил. Утром, удобно устроившись за рабочим столом, оставалось только запустить рабочий компьютер. Пикнул зуммером источник бесперебойного питания, а дальше оставалась ещё одна нехитрая манипуляция. А именно утопить кнопку включения, после чего запускалась Windows 7, и компьютер был готов к работе.
Но с самого начала всё пошло не так, как обычно. Сразу после включения компьютер впал в лихорадку, и его затрясло так, как будто в DVD привод был вставлен разбалансированный оптический диск, и он начал раскручиваться с огромной скоростью. В такт конвульсиям запели и задребезжали вполне толстые боковые стенки металлического корпуса. На верхнюю стенку системного блока сразу же для диагностики пришлось положить ладонь. Под рукой весь достаточно массивный корпус трясся и гудел, как ненормальный. Приступ лихорадки несколько унялся после прохождения BIOS, и начала загрузки Windows. Именно в этот момент сработала интеллектуальная регулировка оборотов вентилятора охлаждения радиатора центрального процессора, и его ретивость значительно унялась. Обороты резко снизились, дрожь корпуса резко спала, но при контроле ладонью всё - равно на корпусе ощущались аномальные вибрации, а со стороны компьютера доносился конкретный низкочастотный гул.
Разбирать в тот момент системный блок не было времени, хотя, честно сказать, зудело весь день. Системник продолжал аномально гудеть, хотя после прогрева эта дрожь прилично унялась. Следует отметить, что буквально за пару недель до этого события системному блоку была сделана приличная профилактика. Он был тщательно очищен от пыли, также была проведена тщательная ревизия всех вентиляторов и единственного 250GB. SATA жёсткого диска Seagate ST3250620AS из 10 семейства Барракуд. Наработка жёсткого диска составляла всего около 7 тыс. часов, т. е. он находился в прекрасном рабочем состоянии. Загудел явно не он, и это было самое главное. Всем вентиляторам, а их в компьютере аж 5 штук, была выполнена смазка с полной разборкой. Всем, да не всем. Пятый, а именно самый главный и мощный вентилятор центрального процессора, был просто тщательно очищен, но его подшипник не смазывался вследствие того, что его не удалось разобрать. А подшипники скольжения всех остальных 4 - х вентиляторов купались в полусинтетическом масле, находились в отличном техническом состоянии, и загудеть никак не должны были бы.
Вечером, после того, как компьютер остыл и был разобран, он уже в разобранном виде был подключен в сеть. Снова началась лихорадка корпуса. Подозрения подтвердились после того, как удалось пальцами охватить кулер процессора. Не было никаких сомнений, что трясло именно его. Да так сильно, что от этого кулера вибрировала вся материнская плата, и даже ощутимая вибрация передавалась на PCI платы расширения.
Вот так и вышло, что тот единственный вентилятор, который не был разобран и смазан, оказался причиной лихорадки системного блока. С учётом того, что этот вентилятор мощный, с огромным воздушным потоком, и силой потребляемого тока в 0, 6A, а его лопасти могут развивать скорость вращения около 4500 об/мин., тряска вышла неслабая. На этот момент вентилятор отработал в системном блоке при ежедневном использовании не менее 4 - х лет, и его родная смазка, по всей видимости, уже выработалась. Несмотря на хвалёную технологию от компании Cooler Master под названием Rifle. При этой технологии используется обычный подшипник скольжения, но на его втулке применены микроскопические внутренние насечки, позволяющие надёжно удерживать смазочное масло внутри бронзовой втулки. В итоге ресурс наработки таких подшипников значительно превышает наработку обычных подшипников скольжения.
Основной недостаток вентиляторов Cooler Master с технологией Rifle, по мнению автора, заключается в том, что производитель выполняет их неразборными. В итоге разобрать их, чтобы смазать, без поломки элементов корпуса невозможно. Но вот в этом возникла насущная необходимость, и пришлось думать. как добраться до подшипника Rifle, чтобы смазать его полусинтетическим машинным маслом.

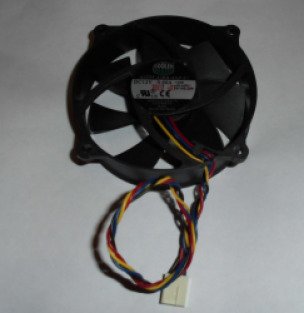

Вентилятор был снят с радиатора процессора. Вот он со стороны лопастей:Данная модель выполнена достаточно оригинально. Крепление вентилятора соответствует моделям со сторонами 8 см, а вот лопасти по размерам соответствуют более крупным 9 см. вентиляторам. Вид сбоку:Вид со стороны подшипника скольжения Rifle:Вентилятор имеет 4 - pin колодку для подключения. Если материнская плата поддерживает регулировку оборотов по такому подключению, то вентилятор разовьёт максимальные обороты только при сильном нагреве центрального процессора. В обычном состоянии при невысокой загрузке ЦП он будет работать со скоростью около 1600 об/мин, а это практически бесшумно. Но на максимальных 4500 об/мин. этот вентилятор шумит потоком воздуха очень сильно, и в таком режиме работы постоянно его использовать невозможно именно из - за высокого шума.
Этикетка вентилятора крупным планом:Радиатор, с которого его сняли:Пытаемся добраться до подшипника:Вместо обычной резиновой втулки здесь установлена пластмассовая. Да не просто установлена, а наглухо вклеена. Попытки извлечь её без риска поломки корпуса вентилятора не увенчались успехом:Для принудительной смазки подшипника пришлось пойти хитрым путём. Парой игл от медицинского шприца под углом в направлении подшипника было просверлено маленькое отверстие. Далее был провал в полость подшипника. После чего медицинским шприцем под приличным давлением в полость подшипника было закачано смазочное масло. После этого отверстие было обезжирено, и герметично запаяно капелькой свинцово - оловянного припоя:Далее родная этикетка вентилятора была приклеена на место с помощью универсального клея Момент - 1. После чего он был установлен на место. Отломленные при снятии вентилятора с радиатора пластмассовые ушки держащей обоймы пришлось заменить парой болтиков с гайками, для чего под них в пластмассовой обойме пришлось аккуратно просверлить два небольших отверстия. Чтобы пластмассовые стружки не попали на материнскую плату, перед сверлением пришлось подложить тряпочку, которая и собрала весь мусор от сверла. Вот…

—
