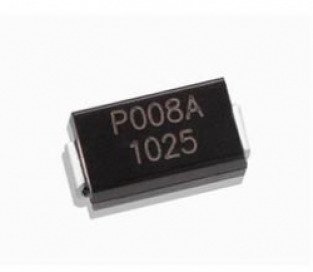

Эта небольшая SMD радиодеталь встречается в самой различной электронике. Она обычно установлена вблизи вводных цепей питания электроприбора. Защитный тиристор SIDACtor P008A можно встретить в модемах, видеокамерах, роутерах, системах передачи видеосигнала и т. д. Задача P008A - защитить устройство от импульсных выбросов питающего напряжения, а также от других скачков напряжения питания электронного прибора. Эта радиодеталь имеет два вывода, не имеет полярности, и может включаться в защищаемую электрическую цепь в любом направлении.
При этом, если выброс напряжения будет импульсным, длительностью в сотые доли секунды, и с силой тока импульса до нескольких десятков ампер, то защитный тиристор P008A поглотит такой импульс, и нейтрализует его. Если перенапряжение будет длительным, тогда P008A начнёт пропускать ток через себя в длительном режиме. В таком состоянии эта деталь способна пропустить через себя ток силой до 2. 2 ампера. При этом на тиристоре будет падать напряжение величиной 4 вольта, и рассеиваться мощность до 9 ватт. При превышении длительного тока сверх такой величины тиристор P008A перегреется, и будет пробит. В любом случае, он не даст в подобном аварийном режиме превысить напряжение на защищаемом устройстве свыше 4V. А при собственном пробое P008A вообще снизит напряжение на нагрузке до 0.
Таким образом, в случае собственного выхода из строя ценою своей жизни P008A защитит устройство от опасного перенапряжения, и спасёт его. Для ремонта в таком случае следует выпаять вышедший из строя защитный тиристор P008A, и заменить его таким же новым. Или даже вообще выпаять его, не заменяя ничем, но в таком случае. несмотря на то, что защищаемое устройство должно снова исправно заработать, оно будет лишено защиты. Поэтому новый тиристор P008A необходимо впаять вместо вышедшего из строя старого.
Ранее автор писал отзыв о камере видеонаблюдения Donphia W401BW - CM700. Такое устройство может находиться, например, на улице, и соединяться с устройством видеозаписи длинным кабелем. При попадании в такой кабель, к примеру, заряда молнии, видеокамера получит в свои цепи мощный высоковольтный импульс, который может вывести её из строя. Кроме этого, при неквалифицированном подключении пользователь может подключить неправильный источник питания, и вместо требуемых 12V. на видеокамеру может быть подано более высокое напряжение питания. Также в самом источнике питания может быть скачок напряжения в случае внутренней неисправности. Вот на такие аварийные случае в этой видеокамере разработчиками и установлен защитный тиристор SIDACtor P008A. И он должен защитить начинку видеокамеры от подобных катаклизмов. Далее мы рассмотрим эту защитную деталь конкретно на месте её применения.
Камера видеонаблюдения Donphia W401BW - CM700:Далее разберём устройство, отвернув обойму с защитным стеклом:Вокруг объектива непосредственно видеокамеры расположена россыпь инфракрасных светодиодов, которые позволяют снимать камере в полной темноте. ИК светодиоды в работе:Далее извлечём круглую печатную плату вместе с закреплённой на ней квадратной платой матрицы из алюминиевого корпуса видеокамеры:И обнаруживаем среди SMD радиодеталей наш защитный тиристор SIDACtor P008A:Вот он крупным планом:Ещё один общий вид на электронную начинку видеокамеры:Подвод питания и вывод видеосигнала в данной модели выполнен 5 различными проводами. Вот так выглядит ввод этих проводов в корпус устройства:Для того, чтобы отключить систему IR - CUT камеры, которая в тёмное время суток включается щелчком внутри устройства, а также обесточить инфракрасные светодиоды при видеосъёмке в ночное время, необходимо отсоединить вот этот разъём:Таким образом, мы отключаем ИК светодиоды подсветки и фоторезистор камеры. Также отключается перевод матрицы в чёрно - белый режим работы в условиях плохого освещения, и срабатывание системы IR - CUT в ночное время видеосъёмки. Для чего это может понадобиться? Да для того, чтобы видеокамера могла снимать в тёмное время через стекло помещения, будучи установленной, например, на окне, и снимая улицу через оконное стекло. Таким образом, работающие ИК светодиоды не будут засвечивать оконное стекло, и камера успешно сможет снимать улицу в сумерки и в ночное время. Благодаря хорошей светочувствительности при работе в цветном режиме, которая у данной камеры равна 0. 1 Lux, качество видеосъёмки будет приемлемым в условиях освещения уличными фонарями. В дневное время сохранится возможность чёткой полноцветной и качественной видеосъёмки. Также при отключении данного разъёма внутри устройства сохраняется защита цепей питания камеры защитным тиристором SIDACtor P008A.
