Что такое картридер, современному пользователю электронных устройств объяснять не нужно. Это устройство для чтения карт памяти. Если картридер умеет читать множество различных форматов карт памяти, то он называется мультиформатным. Такие устройства обычно имеют несколько слотов для карт памяти различных форматов. Но на практике практически все форматы карт памяти вытеснены картами SD и microSD (SDHC, SDXC). Даже совместимый с картами памяти SD подформат miniSD в современной технике практически не применяется, и такие карты памяти заменяются картами microSD. Поэтому новые модели картридеров заточены на чтение преимущественно карт SD и microSD (SDHC, SDXC). При этом поддержка чтения ёмких карт SDXC часто не заявляется, но по факту почти все новые модели картридеров умеют это делать.
Малогабаритный картридер под брендом Perfeo модели PF - VI - O004 выполнен в форм - факторе малогабаритной USB флешки. Это устройство, кроме полноразмерной вилки USB, также с другой стороны имеет вилку micro - USB с поддержкой функции OTG. Это позволяет подключать картридер к micro - USB разъёму планшетного компьютера или смартфона. Естественно, такое устройство также должно поддерживать функцию OTG, которая обычно заявляется в его описании. Если устройство не поддерживает функцию OTG, то подключение к нему картридера ничего не даст. Если функция OTG поддерживается, то вставленная в картридер и подключенная к планшету или смартфону карта памяти будет определена как USB накопитель, и на ней можно будет работать с файлами.
Картридер Perfeo PF - VI - O004 имеет интерфейс подключения USB 2. 0, и продавался вот в такой запаянной блистерной упаковке:
Упаковка с другой стороны:
Блистер сбоку. Обратите внимание на расположение micro - USB вилки относительно корпуса картридера. Она выходит не параллельно корпусу, а смотрит вниз, т. е. её положение несколько искривлено:
Это очередной косяк сборки корпуса картридера от Perfeo. Недостатки сборки корпуса картридера Perfeo PF - VI - R013 можно оценить в этом отзыве.

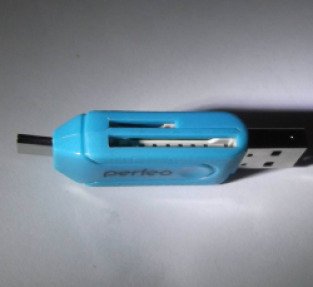

Сам картридер компактный. Симпатичным его назвать сложно, весёленькая окраска пластмассы корпуса выглядит дёшево, но собран корпус хорошо и плотно:
Но кривой micro - USB, честно сказать, немного раздражает:
Картридер имеет 2 слота для карт памяти - SD и microSD:
При одновременном подключении будет работать только одна из карт памяти.
Вот так выглядит картридер с подключенной картой SD:
А вот так - с картой micro - SD:
При подключении к планшету на Android карта памяти в картридере определяется успешно:
Давайте посмотрим на электронную начинку картридера с помощью программы ChipGenius: Description: [T:] Запоминающее устройство для USB(Mass Storage Device), Device Type: Mass Storage Device, Protocal Version: USB 2. 00, Current Speed: High Speed, Max Current: 250mA, USB Device ID: VID = 14CD PID = 1212, Serial Number: 125829756827, Device Vendor: Generic, Device Name: Mass Storage Device, Device Revision: 0100, Manufacturer: Mass, Product Model: Storage Device, Product Revision: 1. 00, Controller Part - Number: Unknown.
На каком контроллере выполнен картридер, программе выяснить так и не удалось. Скорее всего, это проприетарный чип собственного производства Perfeo, вытравленный прямо на печатной плате, как, например, в том же картридере Perfeo PF - VI - R013.
Стенки слотов для карт памяти в картридере выполнены из пластмассы. Карты памяти входят мягко и неглубоко, и при таком подключении их контакты совершенно не царапаются внутренними контактами слотов.
Но вот и первый сюрприз. При подключении SDHC карты всё заработало нормально, а вот на подключение microSDHC карты памяти картридер никак не прореагировал. После нескольких перетыканий microSDHC карты в слоте устройства Windows увидела в картридере нечто, что услужливо предложила отформатировать. При этом вставленная в картридер microSDHC карта памяти была исправна и уже отформатирована. На подобное предложение Windows отформатировать заново исправную карту памяти ни в коем случае нельзя соглашаться. Попытка форматирования карты в неисправном картридере может привести к необратимому выходу карты памяти из строя. Поэтому предложение отформатировать было отвергнуто, а с картридером пришлось разбираться.
Везти его назад в магазин, где он был приобретён, чтобы обменять на новый по гарантии, было одним из выходов в данной ситуации. Но заниматься этим не хотелось, так как на поездку в магазин требовалось время, а стоимость поездки обошлась бы почти столько же, сколько стоит такой новый картридер. Поэтому ситуацию пришлось анализировать. Как известно, слоты SD и microSD отличаются только размерами и немного разводкой контактов. Обслуживает эти слоты один и тот же чип - контроллер. Значит, всё дело не в электронике, а в контактах.
В данном случае оказалось, что слот SD работает, а слот microSDHC - нет. При тщательном разглядывании с помощью локальной подсветки слота microSDHC было обнаружено, что со стороны micro - USB вилки на входе в слот имеется небольшой платсмассовый бугорок, за которым в слоте не видно 2 - х крайних внутренних лепестков - контактов для карты памяти. Когда этот бугорок удалось аккуратно срезать острой маленькой отвёрткой, крайние лепестки - контакты показались для обзора. Когда microSDHC карта памяти было вставлена в слот, всё заработало нормально. Причина неисправности была в этом платмассовом бугорке. Он немного поднимал microSD карту памяти над крайними контактами, и её контакты не входили в контакт с лепестками - контактами слота. А значит, карта правильно не определялась, точнее сказать, вообще никак не определялась.
Такая неисправность говорит о том, что у компании Perfeo недостаточный выходной контроль выпускаемой продукции, раз в упаковку и продажу попадает бракованное изделие.
В целом картридер Perfeo PF - VI - O004 достаточно удачное изделие. Недорогой, компактный, имеет две вилки для разных вариантов подключения. Такое устройство окажется нелишним в арсенале, и позволит в полевых условиях легко скопировать на планшет или смартфон содержимое сторонней SD или microSD карты памяти. А USB вилка картридера позволит…
