Не так давно упоминал я о тактических фонариках, а вот в данном случае пожалуй расскажу вам о зарядных устройствах, которые требуются соответственно для зарядки аккумуляторов фонарей и для некоторых других целей, а модель этого блока питания EPC HK16 и по описанию изготовителя, выдавать это устройство должно 0. 5А и 4. 2В.

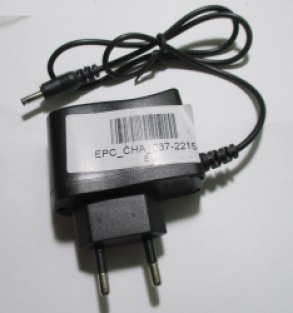

Вот таким образом оно выглядит:Учитывая то, что элементам питания 18650 нежелательно поднимать напряжение выше 4. 5В при зарядке, насколько я знаю, конечно я мультиметром проверил напряжение, которое выдает этот блок питания, оказалось, что оно выше 4. 2В и составляет около 5В, если быть точнее, то что - то в районе 4. 95В, хотя при подключении нагрузки, оно падает до нормального значения и тогда прибор начинает заряжать аккумулятор 18650 или же используемые вместо него 3 перезаряжаемые батареи формата ААА(вот для них и более высокое напряжение, чем 5В считается нормальным).
Вилка у него рассчитана на российские розетки, а именно толщина 4мм, что конечно удобно, а само устройство разборное, вот это меня несомненно радует, ведь можно увидеть и то, из чего состоит это ЗУ:На плате находится трансформатор, несколько конденсаторов, резисторы и диоды, ну и транзистор стоит, насколько я понял, он нужен для управления светодиодом, поскольку включенный без нагрузки или при полной зарядке батареи он светится зеленым, а в момент зарядки уже красным.
Впрочем порадовало меня в этот раз и наличие стабилитрона, в правом верхнем углу он находится, насколько помню, поэтому напряжение у этого блока питания не превысит допустимое, что конечно приятно.
Однако пустые места на плате можно заметить, думаю изначально в схеме были еще детали, но производитель не счел нужным их ставить.
Толщина разъема для подключения в принципе стандартная, подходит для фонариков нормально и еще на USB - хабах такие же гнезда ставятся, однако для этого маловато у него мощности, туда как минимум на 1 - 2А нужно, чтобы толк был.
Но вот пожалуй коротковат у этого устройства кабель, хотя длинный он особенно и не требуется.
Заряжает это устройство нормально, но по ощущениям у него зарядный ток чуть ниже, учитывая то, что заряжал я эти батареи 18650 в устройстве Powerbank, который действительно выдает около 0. 5А тока и процесс происходил немного быстрее, хотя особенно спешить некуда, ведь заряда в фонарике надолго хватает.
В целом могу сказать, что данное ЗУ свою небольшую цену оправдывает и существенных претензий у меня к нему нет.
Соответственно могу поставить данному прибору хорошую оценку и вам его тоже можно посоветовать, если приобрели к примеру фонарь с гнездом для зарядки, а самого ЗУ в комплекте не было.
— Плюсы:
Качество, удобство, недорого стоит, есть стабилизация напряжения
— Минусы:
Существенных нет
Время использования: Более недели
Год выпуска/покупки: 2017

—

Анонимно

1 апр. 2017 в 15:59

4 оценка
Рекомендую

У данного продавца на площадке AliExpress автор покупает различную электронику уже не первый раз. О некоторых товарах из этого магазина на нашем сайте уже имеются отзывы. Это обычно товары под торговой маркой EPC. Приемлемая цена, хорошая упаковка посылок, и достаточно быстрая доставка характеризуют этот магазин. Одним словом, порядочный и пунктуальный продавец.
Блок питания EPC HK16 Travel Charger на 4. 2V. подкупил своей ценой:Он имеет короткий провод, снабжённый выходным штекером типоразмера 3. 5x1. 35мм, который подходит к ряду различной портативной электроники. В частности, к большинству USB 2. 0 и 3. 0 хабов, типа такого. Или к радиоприёмникам, например, к этому. Да даже у автомобильного радар - детектора Neoline X - COP 8500 используется точно такой же разъём питания, и при необходимости его с куском провода можно отрезать от EPC HK16 Travel Charger, и подключить им к автомобильной бортовой сети тот самый радар - детектор. Таким образом, при цене EPC HK16 всего 60 рублей можно найти ему массу различных применений, в том числе с отрезанным штекером. А штекер, в свою очередь, способен послужить для других целей, если его отрезать. Ну чем не эконом - вариант для домашнего мастера?
Далее мы рассмотрим EPC HK16 Travel Charger, и попытаемся выяснить, соответствуют ли его параметры заявленным. В настоящее время это устройство у того же продавца стоит 62 рубля. Но при заказе 2 шт. и более уже добавляется плата за доставку в размере 67 руб. Таким образом, такой блок питания выгоднее заказывать поодиночке, чтобы не переплачивать. Автор заказывал его с несколькими другими позициями в одной посылке. Всего было получено два таких блока, на них мы и посмотрим.
Внешне блоки оказались чуть разными, один, он на нижнем фото слева, и онслегка побольше. Другой, он справа - чуть поменьше. Напряжение без нагрузки того блока, что побольше составляет 4. 57V:Напряжение холостого хода того, что поменьше, составляет 4. 08V:Оба экземпляра имеют светодиод индикации включенного состояния, что очень хорошо. Без нагрузки светодиод светится зелёным.
Вот они рядом, тот, что побольше, на нижнем фото уже справа:Оба экземпляра рядом:Надписи на одном из блоков крупным планом:На обоих адаптерах были наклеены большие бумажки с обозначением модели. Ниже на одном из блоков эта бумажка уже отклеена, для чего пришлось помучиться, и окончательно оттирать клеевой слой этиловым спиртом. Под бумажкой оказалась несколько поцарапанная поверхность корпуса адаптера. Бумажка наклеена для маскировки дефектов корпуса? От такого адаптера уверенно смог питаться USB - хаб Jet. A Tetra JA - UH7:Далее нагрузим адаптер постоянным резистором на 12 Ом:По закону Ома при выходном напряжении одного из адаптеров в 4. 57V. ток через резистор должен быть 0. 38А, что меньше максимально заявленного выходного тока адаптера в 0. 5A:Как видим, при такой нагрузке выходное напряжение блока снизилось до 3. 93V, что является неважным показателем. Для второго экземпляра степень падения выходного напряжения под такой же нагрузкой оказалась сходной. Также мы видим, что при нагрузке цвет свечения светодиода индикации меняется на красный.
Далее возьмём резистор сопротивлением 3. 6 Ом, и нагрузим им блок. Через такой резистор ток должен превысить 1A. при условии, что на выходе адаптера оно не упадёт ниже тех же 3. 93V:Но всё оказалось не так. Под такой нагрузкой напряжение на выходе блока упало до критического минимума, но при этом не пропало вовсе. Это говорит нам о том, что защиты от перегрузок на выходе адаптера нет, и под запредельной для него нагрузкой выходное напряжение просто сильно проседает аж до 1. 67V:Далее несколько облегчим нагрузку для блока, подключив его выход к резистору сопротивлением 5. 1 Ом, ток через который должен быть в пределах 0. 7 - 0. 8А:И под такой нагрузкой напряжение на выходе блока сильно проседает до 2. 22V:Далее нагрузим выход блока двумя параллельно включенными резисторами, каждый сопротивлением по 56 Ом:При выходном напряжении одного из блоков 4. 57V. ток через эту пару резисторов, суммарное сопротивление которых составит 28 Ом, должен быть 0. 16A. Подключаем нагрузку:Под такой нагрузкой выходное напряжение блока выросло до 4. 93V, и в его схеме по всей видимости сработала компенсация выходного напряжения в зависимости от нагрузки.
Таким образом, мы выяснили, что реальный максимальный выходной ток для этого адаптера должен составлять на более 0. 2 - 0. 3 ампера, что по современным меркам немного, но для ряда случаев применения годится вполне.
При работе в холостом режиме и при маленькой нагрузке адаптер при работе от сети не нагревается вообще, и его корпус остаётся холодным. Под максимальной нагрузкой в 0. 2 - 0. 3A. блок при работе чуть тёплый. В целом при своей крайне низкой цене, и относительно неплохих возможностях такой адаптер питания годится для покупки, и дальнейшего использования в щадящем токовом режиме.
— Плюсы:
Низкая цена, в целом неплохое качество работы
— Минусы:
Ужасная бумажная наклейка на корпусе. Заявленный выходной ток превышает реально выдаваемый на выходе примерно вдвое
Время использования: 1 месяц
Стоимость: 60 руб
Год выпуска/покупки: 2017

—
