23 июля 2017 в 18:22

4 оценка
Рекомендую

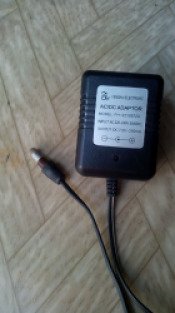

В принципе не так давно достались мне достаточно яркие светодиоды на 12 вольт, поэтому и пытался для них найти удобный и качественный блок питания, но поскольку при номинальном напряжении они достаточно сильно нагреваются, то требовалось более низкая напряжение и соответственно мощность блока питания, вот почему и решил уделить внимание прибору от торговой марки Fenghui Electronic, а модель этого блока питания FH - 2210572U.
Разъем подключения у него круглый, средний вывод положительный, а наружний отрицательный, как собственно и указано было на наклейке.
Для чего оно вообще предназначено было, я все же не в курсе, видимо для зарядки каких - нибудь портативных устройств, напряжение которых 7. 2В, ну и емкость небольшая, поскольку у данного блока питания ток только 250мА.
Без нагрузки этот прибор выдает чуть более 11 вольт, что мне вполне подошло, а светодиоды требуют около 120мА, поэтому поставил два параллельно и попробовал воспользоваться.
Честно говоря, светили они нормально в плане яркости и уже не грелись практически, только вот напрягало меня то, что они сильно мерцали, такое ощущение, что в этот блок питания вообще не поставили сглаживающих конденсаторов.
Корпус у этого БП оказался неразборным, поэтому пришлось его расклеивать, что в принципе удалось без повреждений, поскольку пластик у прибора крепкий, в итоге я увидел, что кроме трансформатора, в данном блоке питания всего несколько деталей, даже диодный мост не стали ставить и обошлись только двумя диодами, а кроме них стоит в устройстве только светодиод со своим резистором, больше в нем вообще ничего нет.
Светодиод в этот раз поставили немного необычно для меня, а именно в разрыве между одним из выходов, соответственно загорается он лишь в том случае, если используется вся мощность БП или же произошло замыкание выводов, т. е. это еще и своеобразная защита от выхода из строя трансформатора и диодов.
Если же его просто включить в розетку и ничего к нему не подключать, ну или ток нагрузки слишком незначительный окажется, то и светиться он не будет, однако при зарядке аккумуляторов это будет удобно, как я понимаю.
Был у меня электролитический конденсатор на 2200 мкФ, его собственно и поставил в этот блок питания, поскольку места для этого было достаточно, даже еще один уместится такой же.
Причем мой конденсатор рассчитан на 25В максимального напряжения, сюда же и на 16 поставить можно, даже большей емкости, соответственно сглаживать сетевые импульсы он еще лучше будет, но пока мне хватит и этого, во всяком случае после установки этого конденсатора, так сильно уже свет не мерцает, ну и при резких скачках напряжения, что в последнее время у нас на даче не редкость, освещение тоже сильно не мигает, как ранее было.
Впрочем для зарядки аккумуляторов (например Ni - Mh) или для подключения к приборам, у которых есть свой контроллер питания, годится и та схема, которая была изначально, мне же пришлось это переделать для своих нужд.
Так - что блок питания этот хороший, простоват только и еще мне не понравилось то, что корпус заклеили, а не на шурупах он крепится, ведь так его разобрать и переделать было бы гораздо удобнее.
Достанется ему соответственно хорошая оценка, а посоветовать данный БП могу тем, кому требуется простой блок питания или зарядное устройство с этими характеристиками.
— Плюсы:
Простота, компактность, удобство
— Минусы:
Схема простовата, сетевые импульсы не сглаживаются и нет стабилизатора напряжения
Время использования: Некоторое время
Год выпуска/покупки: 2017

—
