В настоящее время новые жесткие диски типоразмера 3, 5" для настольных компьютеров прошлых поколений дороги и малодоступны. Однако в работе по - прежнему имеется парк старой компьютерной техники, рассчитанный на работу с жесткими дисками на основе интерфейса IDE. Жесткие диски с интерфейсом SATA такие компьютеры подключить не позволяют, так как у них на материнских платах нет соответствующего интерфейса. А покупать плату расширения для SATA интерефейса также нет никакого смысла. Во - первых, такие платы рассчитаны в основном на интерфейс PCI - E, а у старых компьютеров без SATA такого слота также нет. Во - вторых, проблем при подключении жесткого диска через плату расширения всегда больше, чем при его же подключении к контроллеру материнской платы. Да и установка операционной системы на него редко когда может быть успешной.
Кроме компьютеров, потребность в новых жестких дисках IDE возникает при эксплуатации другой электронной техники прошлых лет выпуска, например, видеорегистраторов. И незачем разоряться на жесткий диск IDE 3, 5" за многие тысячи рублей, в то время, как у китайцев на AliExpress имеются в продаже компактные и экономичные жесткие диски IDE, правда, ноутбучного типоразмера 2, 5". Притом эти диски там продаются как бэушные рублей за 500 - 700, так и новые ёмкостью до 160GB, и ценой до 1, 5 тыс. рублей.
Напрямую подключить 2, 5" HDD вместо 3, 5" не выйдет, потому что у них совершенно различные разъёмы. Но, несмотря на различный вид распайки, команды по таким разъёмам передаются общие как для 2, 5", так и для 3, 5" жесткого диска. В итоге можно перевести интерфейс IDE 2, 5" в интерфейс 3, 5' без какой - либо электроники и дополнительных микросхем - контроллеров. Именно для этих целей у некоторых китайских продавцов на сайте ритейлера AliExpress и продаются переходники с интерфейса IDE 2, 5" на интерфейс IDE 3, 5". Работает в реальности этот переходник или нет, мы и постараемся выяснить далее на практике.
Устройство в фабричной упаковке:

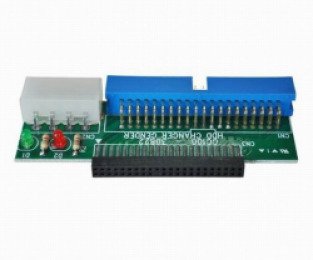

Вид переходника со стороны коннектора IDE 2. 5":
Вид со стороны разъёма IDE 3, 5" и коннектора питания 4 - pin Molex:
Печатная платы переходника с обратной стороны:
Как видим из приведённых фотографий, устройство переходника простое. На печатной плате просто выполнена необходимая разводка, а также расположились два светодиода индикации работы вместе с их гасящими резисторами. Красный светодиод индицирует подачу питания, а зелёный - активность работы IDE интерфейса.
Как известно, ноутбучные жесткие диски на 2, 5" требуют только напряжения питания 5V. Напряжение 12V, которое требуется для работы любому 3, 5" жесткому диску, ноутбучным дискам не требуется. Поэтому от колодки 4 - pin Molex данный переходник потребует только рабочей шины на 5V.
Далее наденем наш переходник на 2, 5" жесткий диск Toshiba MK8025GAS 80GB. IDE:
После этого подключаем Тошибу к IDE интерфейсу настольного компьютера 80 - жильным UDMA - 100 шлейфом. В момент активности диска светятся оба светодиода индикации. При отсутствии обращений к диску светится только красный светодиод:
Для крепления 2, 5" жесткого диска в дисковом отсеке, рассчитанном на крепление 3, 5" жестких дисков, используем переходник в виде коробочки для дискет Defender DBX312/DB - 305, цена которой на сегодня составляет буквально копейки:
Для крепления HDD сверлим в коробочке 4 отверстия, через которые стандартными винтами закрепляем 2, 5" жесткий диск:
Так как стенки бокса Defender DBX312/DB - 305 имеют размеры ровно 3, 5", коробочка плотно входит в отсек для жестких дисков настольного компьютера:
После чего бокс - держатель закрепляем парой саморезов. В итоге крепёж для 2, 5" жесткого диска в 3, 5' отсеке настольного компьютера получился эстетичным и очень дешёвым. Готовый заводской переходник для такого крепежа может выйти в компьютерных магазинах рублей под двести.
В BIOS компьютера новый ноутбучный диск определился как родной:
Aida64 показала, что жесткий диск Toshiba MK8025GAS 80GB 2, 5'' IDE работает в компьютере по интерфейсу UDMA - 100. Но, учитывая тот факт, что ноутбучные HDD по сравнению с десктопными более медленные, программа H2TestW рапортовала об относительно невысокой скорости работы ноутбучного HDD:
Впрочем, это и не удивительно с учётом того факта, что шпиндель Тошибы вращается со скоростью всего 4200 об/мин. Тем не менее, в Windows диск работает отлично, и его скорости полностью хватает для размещения и работы с файлами данных и мультимедиа. Кроме этого, в BIOS данный жесткий диск легко сделать загрузочным, и после этого на него можно устанавливать любую операционную систему.
Таким образом, мы выяснили, что переходник BiNFUL IDE 2, 5 в IDE 3, 5 для жесткого диска является полностью рабочим и функциональным изделием. Единственное, что осталось за кадром, так это то, как этот переходник распределит работу IDE устройств на одном шлейфе по ролям Master или Slave. Данная функция опытным путём пока не проверялась. Однако при подключении ATA - 100 шлейфом как его частью Master, так и колодкой для подключения Slave, жесткий диск в BIOS компьютера определялся как Master. А перемычек для выбора функции Master или Slave на этом переходнике IDE 2, 5 в IDE 3, 5 производства компании BiNFUL не имеется.
— Плюсы:
Удобный и надёжный переходник. При аккуратном подключении нечему ломаться
— Минусы:
Нет возможности выбора функции Master или Slave при работе двух таких устройств на одном шлейфе
Время использования: 1 месяц
Стоимость: 170 руб
Год выпуска/покупки: 2017

—
