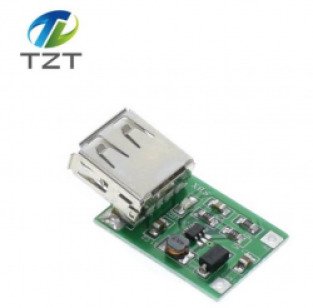

Данная печатная плата с радиодеталями миниатюрная, и снабжена стандартным выходным полноразмерным гнездом USB. Назначение платы простое. Путём подачи на её вход напряжения от любого источника питания, находящегося в пределах от 1, 5 вольт до 5 вольт мы с помощью схемы преобразователя, смонтированной на этой плате, получаем на выходе стабильное напряжение 5 вольт. Это напряжение выводится на выходное USB гнездо, с которого его можно использовать для самых различных целей. Например, запитать USB светильник типа такого на 3 - х светодиодах. Кроме этого, к USB порту платы можно подключить на зарядку сотовый телефон, смартфон или планшет в тех полевых условиях, где иным способом зарядить их не получится.
Максимальный ток, которое выдаст такая плата на своём выходе, заявлен производителем в 0, 6 ампера, что очень немало для такого очень компактного изделия. Следует учесть, что несмотря на то, что к напряжению источника питания, от которого эта плата будет работать, она не предъявляет особых требований, к его максимальному выходному току требования будут конкретными и немалыми. Например, возьмём максимально возможный режим работы, когда от 5V. выхода USB порта потребитель забирает ток в 600 mA. Рассчитаем мощность, потребляемую им, как 5Vx0, 6A=3Вт. Если для электропитания платы в этот момент будет использоваться источник питания напряжением 1, 5V, то для обеспечения такой мощности 3Вт. ток потребления от него будет равен 3Вт/1, 5В=2 ампера. Это при условии, что КПД платы равен 100%. А так никогда не бывает, ведь часть потребляемого тока пойдёт на нагрев электронных компонентов платы, работающих в нелёгком токовом режиме. Это означает, что фактический ток потребления от 1, 5В. батарейки будет несколько выше, и может при максимальной нагрузке находиться примерно в районе 2, 5A.
Также из этих расчётов следует, что при более высоком напряжении источника питания платы ток, потребляемый от источника питания, снизится. Самое главное достоинство этой платы заключается в том, что её выходное напряжение практически не должно зависеть от входного при условии, что напряжение на её входе будет находиться в допустимых пределах от 1, 5 до 5 вольт. Отсюда следует, что для питания платы можно применить огромное количество разновидностей как батареек, так и аккумуляторов. В том числе возможно применение Ni - Mh аккумуляторов напряжением 2, 4V. в виде двух последовательно включенных одиночных элементов, а также Li - Ion аккумуляторов напряжением 3, 7V, и других разновидностей элементов электропитания. В том числе для питания платы можно применить низковольтные кислотные и щелочные аккумуляторы, которые имеют высокую ёмкость, и способны выдавать большой ток на выходе.
Так ли это на самом деле, как заявил в характеристиках производитель, мы узнаем ниже. А пока перед вами сама плата преобразователя, точнее сказать, две такие пока неразделённые между собой платы:Вид с обратной стороны:Такие платы в виде набора из 5 штук были приобретены у одного из продавцов на китайском сайте AliExpress. Весь набор обошёлся в 90 рублей с доставкой. Отсюда стоимость одной такой платы составляет почти смешные 18 рублей.
USB разъёмы плат:Платы уже отделены друг от друга:Далее создадим тестовый стенд. Для чего подключим такую плату к регулируемому источнику питания Robiton SN1000S со ступенчатой регулировкой напряжения на выходе в пределах 1, 5V–12V:На верхнем фото провод с белой трубочкой это "-" питанния, с красной "+" постоянного стабилизированного напряжения.
Переключаем наш блок питания на выходное напряжение 1, 5V, и подключаем плату:Как видим, в момент работы на плате засветился миниатюрный красный светодиод. На входе платы напряжение составляет 1, 75V, а вот на выходе мы сразу же получили стандартные для USB 5 вольт, а конкретнее 5, 38V. Далее подключаем к преобразователю нагрузку в виде USB светильника на 8 светодиодах с весьма приличным потребляемым током:Как видим, светильник исправно заработал, а USB тестер показал идущий через него ток 170 mA, что меньше положенного, и вот почему:Потому, что напряжение на выходе упало до 3, 88V, что меньше положенных 5V. Напомним, что на входе платы при этом напряжение составляет всего 1, 74V.
Далее повышаем напряжение на входе платы до 3V, для чего переключаем источник питания на такое выходное напряжение. Напряжение на выходе преобразователя платы при этом под нагрузкой составило отличные 5, 11V:И ток через светильник составил положенные 0, 40A. Напряжение на входе платы при этом было 3, 25V:При длительной работе USB светильник иногда начинал слегка мигать, хотя приборы не фиксировали нестабильности выходного напряжения преобразователя. Нагрев чипа и отдельных резисторов на плате при работе был заметным, а измеренная инфракрасным термометром температура компонентов составила при этом свыше 60 градусов Цельсия:Далее подаём на вход платы уже напряжение 4, 5V от блока питания. На выходе по - прежнему всё в норме:При этом USB выход платы отлично держит нагрузку, и напряжение на нём не просаживается. Ток через нагрузку:А вот нагрев электронных компонентов на плате в таком режиме работы намного меньше, и радиодетали всего лишь тёплые. При работе от источника питания 1, 5V. и 3V. радиодетали на плате нагреваются намного больше.
Таким образом, несмотря на то, что мы не нагружали данную плату максимально заявленным выходным током в 0, 6A, а обошлись более щадящей нагрузкой в 0, 4A, плата с лёгкостью выдержала такие испытания. При её очень низкой цене это просто уникальное изделие. К плате достаточно всего лишь подпаять два провода, и со строгим соблюдением полярности подключить к ним пару последовательно включенных пальчиковых батареек или аккумуляторов. Или подключить к ней Li - Ion аккумулятор стандартным напряжением 3, 7V. В итоге на USB выходе изделия будут положенные 5 вольт, которыми можно как заряжать любые электронные устройства на собственных аккумуляторах, так и подключать разнообразную USB нагрузку. Также можно подключить к плате какие - либо потребители тока, например, те же самые USB светильники в форме флешек. При желании такую плату можно поместить в любой подходящий…

—
