Если не всегда, то очень часто при работе с современным электронным оборудованием приходится пользоваться коммутаторами. Даже если вы в явном виде его не используете, то ваше устройство (например, компьютер или принтер) для доступа к сети подключено к розетке, соединённой с портом какого - то удалённого коммутатора.

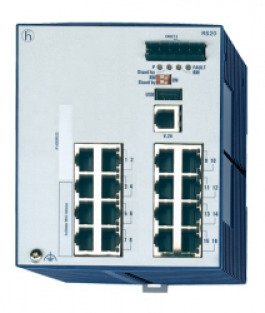

Подобных устройств в настоящее время существует большое количество, разных фирм и моделей. Последнее время, примерно с начала года, на работе пользуюсь коммутатором Hirschmann RS20 - 16 - 00.
В отделе он находится в личном использовании и я привык к нему как к родному. В первую очередь из того, что можно о нём сказать, это удобство. Он лёгкий (600 грамм) и имеет небольшой размер. По форме это почти равносторонний кубик с размерами 11х11х13 см. Вообще - то, мне было бы привычнее, если бы коммутатор был плоским. Но это устройство промышленного исполнения и оно стало утолщённым из - за специально увеличенного свободного расстояния между платами. Корпус решётчатый и такая конструкция обеспечивает возможность охлаждения электронных внутренностей за счёт циркуляции воздуха.
Коммутатор предназначен для монтажа в приборных шкафах, в которых всегда есть вентиляторы. Они и должны обеспечивать непрерывное прохождение охлаждающего воздуха через устройство.
Для установки в шкафу у коммутатора предусмотрена возможность крепления на DIN - рейку.
Через некоторое время выявился один недостаток. Замок крепления оказался довольно тугим. При установке прибора проблем нет, посадил верхний паз, нажал на корпус и замок защёлкнулся. При снятии же необходимо оттянуть планку белого цвета, а она тугая и как - то раз, когда для этого использовалась отвёртка, отломился кусок пластика. На работоспособность данная поломка никак не повлияла, только вот при каждом снятии с DIN - рейки теперь приходится затрачивать чуть больше усилий.
Коммутатору Hirschmann RS20 - 16 - 00 требуется внешний источник питания напряжением до 60В постоянного и до 30В переменного тока. Это означает, что использовать данное устройство можно в помещениях с повышенной опасностью. Другими словами, электрические цепи коммутатора не создадут искру, которая могла бы привести к пожару или взрыву, что является актуальным на нефтехимическом предприятии или там где не исключена возможность появления в воздухе газа, который мог бы воспламениться. Самое удобное для всех, как можно предположить, это использовать 24В постоянного тока, ведь найти такой блок питания можно без проблем.
Одно из главных положительных качеств коммутатора состоит в том, что он может быть подключен к двум независимым источникам питания для обеспечения резервирования. На фото у меня только один источник питания, для подключения второго используются контакты 4 - 5-6 разъёма.
При использовании двух источников нужно перевести переключатель RM в положение ON. Таким образом будет обеспечена работа устройства с резервным блоком питания.
Данный коммутатор имеет много возможностей для конфигурирования. Для этой цели используется терминальный разъём V. 24. МАС - адрес, по которому устройство будет найдено в сети можно прочитать на передней панели или боковой. Затем с компьютера или ноутбука коннектимся с ним.
После этого мы присваиваем коммутатору свой адрес, определяем диапазоны разрешённых и запрещенных адресов, настраиваем доступы по портам и выполняем остальные необходимые действия. В принципе, ничего этого делать не нужно, если у вас простая локальная сеть без выхода в интернет или в другие глобальные сети. Тогда, ни о чём не заботясь и не настраивая, можно просто соединить необходимые устройства, как например на следующем фото при программировании отдельного контроллера.
А вот если нужно защититься от вероятных внешних атак, то придётся позаботиться о безопасности и шифровании. Для конфигурирования коммутатора используется терминальный разъём V. 24. Созданная конфигурация может быть сохранена на флешке, для чего имеется USB - интерфейс.
В коммутаторах HIRSCHMANN в целом и в данной модели RS20 - 16 - 00 в частности, используется технология кольцевого резервирования. Упрощённо говоря, при обнаружении повреждения сети сигналы начинают транслироваться по кольцу в обратном направлении. У нас на предприятии используются и такие топологии.
Положительные качества коммутатора Hirschmann RS20 - 16 - 00.
1. 16 портов для коммутации соединений.
2. Длина кабеля для каждого порта - до 100 метров.
3. Резервирование питания и связей, кольцевое резервирование.
4. Шифрование, ограничение доступа, безопасность.
5. Сохранение, запись конфигурации.
6. Крепление на DIN - рейку.
7. Искробезопасное исполнение, установка на опасных объектах.
8. Естественная вентиляция за счёт решётчатого корпуса.
9. Знаки электробезопасности.
10. Небольшой вес.
11. Производство Германии.
Отрицательные качества коммутатора Hirschmann RS20 - 16 - 00.
1. При снятии с DIN - рейки возможна поломка замка - защёлки.
2. Менее привычная форма куба.
3. Высокая цена, около 2000$ (покупался предприятием).
Современные коммутаторы постоянно совершенствуются и модернизируются. У данного коммутатора имеется ещё много возможностей, которые мною пока не были опробованы и не применялись. Честно говоря, когда я бегло ознакомился с полным функционалом этого устройства, то был поражён. Здесь и приоритезация, и групповые рассылки, и обнаружение групповых пакетов неизвестных групп, и ограничение широковещательной передачи, и контроль потока, и контроль входящих - выходящих пакетов, и аутентификация и ещё некоторые возможности. И всё это можно применять на практике. Скорее всего, предназначен такой коммутатор в основном для крупных IT - компаний, которые создают большие разветвлённые сетевые иерархические системы. Для домашнего же использования нужны устройства попроще.
— Плюсы:
Надёжность, резервирование, небольшой вес и размер, сохранение конфигурации, бесшумный, естественная вентиляция, питание 24V
— Минусы:
Тугой замок крепления к DIN-рейке, высокая цена
Время использования: 8-9 месяцев
Стоимость: 90000 руб
Год выпуска/покупки: 2014

—
